探地雷达工作原理

探地雷达是一种适用于普通大众的简单，便捷和智能的地质雷达，它使您可以在野外快速找到并标记掩埋的物体（例如管道和电缆）。操作流程简单。也是说，在向前扫描以收集数据之后，找到目标物体（例如管道），返回时光标将出现在屏幕上，而当您移动到目标图像功能时，它将成为地下目标。查找并标记。

探地雷达和地质雷达的工作原理基本相同，都是利用界面处高频电磁束的反射来探测目标物体。

探地雷达发射的电磁波在空气中传播并且衰减低，可以检测远距离目标，而探地雷达发射的电磁波仅在岩层中传播并衰减。由于对岩层的强烈吸收，变大了。检测距离将更短。

探地雷达形成其自身的发射波形和天线设计特征，以检测地下有损耗介质中的目标。根据公开的数据，在地面雷达中使用的传输波形包括调幅脉冲波，调频连续波和连续波。使用的天线包括对称偶极天线，非对称偶极天线，螺旋天线和喇叭天线。由于其高功率对称振荡器型AM脉冲时域探地雷达，实时监测测量结果以及移动设备的优势，它被广泛用于商用探地雷达。下面主要介绍这种探地雷达。

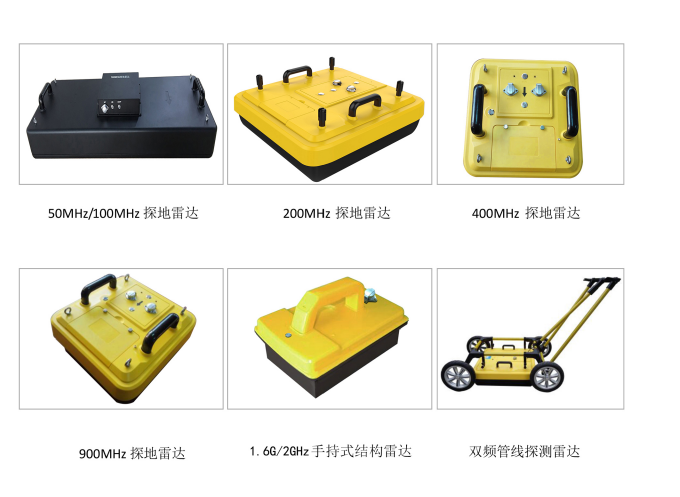

DZLD-4000系列探地雷达以先进的超长伪随机编码和超宽带天线技术为中心，采用软件控制的全数字化设计，实现了一般探地雷达的全部功能，并增加了如无线传输、硬件及软件滤波、时变增益、软件延时、软件可调采样、标准IEE802.11通讯协议、GPR参数自动设定等功能，使用更方便，无需调整。我公司开发的无线探地雷达是全球第--款具有无线传输功能的系统，可采用任何具有WLAN功能的设备作为显示、处理、及存储，如手提式电脑、PDA甚至 手机，连续工作时间可达15小时以上。

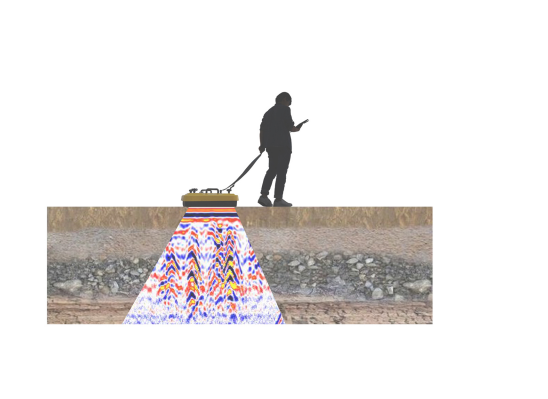

探地雷达中使用的电磁波频谱很宽，其频带比属于分米波的一般探地方法要宽得多。发射和接收天线靠近地面，从发射器发射的短脉冲电磁波通过发射天线辐射到地面。电磁波在遇到介质界面后会在地下反射或折射。传播过程之后，接收天线接收到的电磁波被反射回地面，称为回波。显然，可以基于回声信号及其传播时间来确定电接口的存在和深度。

智能探地雷达可用于以下目的：

检测金属管道，塑料管道和水泥管道等市政管道，并对密集管道进行分类。发现不再包含在管道网络工程图中的管道，检测地下空腔以及检测地下储罐。考古，岩土工程。
