今天维修回来途中，垃圾桶旁边发现一台美的品牌电烤箱。维修人最好的学习途径是拆拆拆，兴趣是最好的老师，于是趁没人瞅见，捡回来果断开拆。

最后拆解完，才明白主人抛弃机器的原因，因为定时器接线柱断一根，电路无法接通，导致整机不工作。

下面一步步分解图告诉大家，电烤箱坏了如何修，学会了不用花冤枉钱了。

颜值还不错，“发辫”被剪了。

翻垃圾桶捡破烂的只瞧中了电源线，于是剪断“发辫”，整机虚胖（占体积重量轻）没被相中弃一旁（幸好人家没相中，不然也不会到我手），整体6千克。

颜值还不错，发辫被剪了

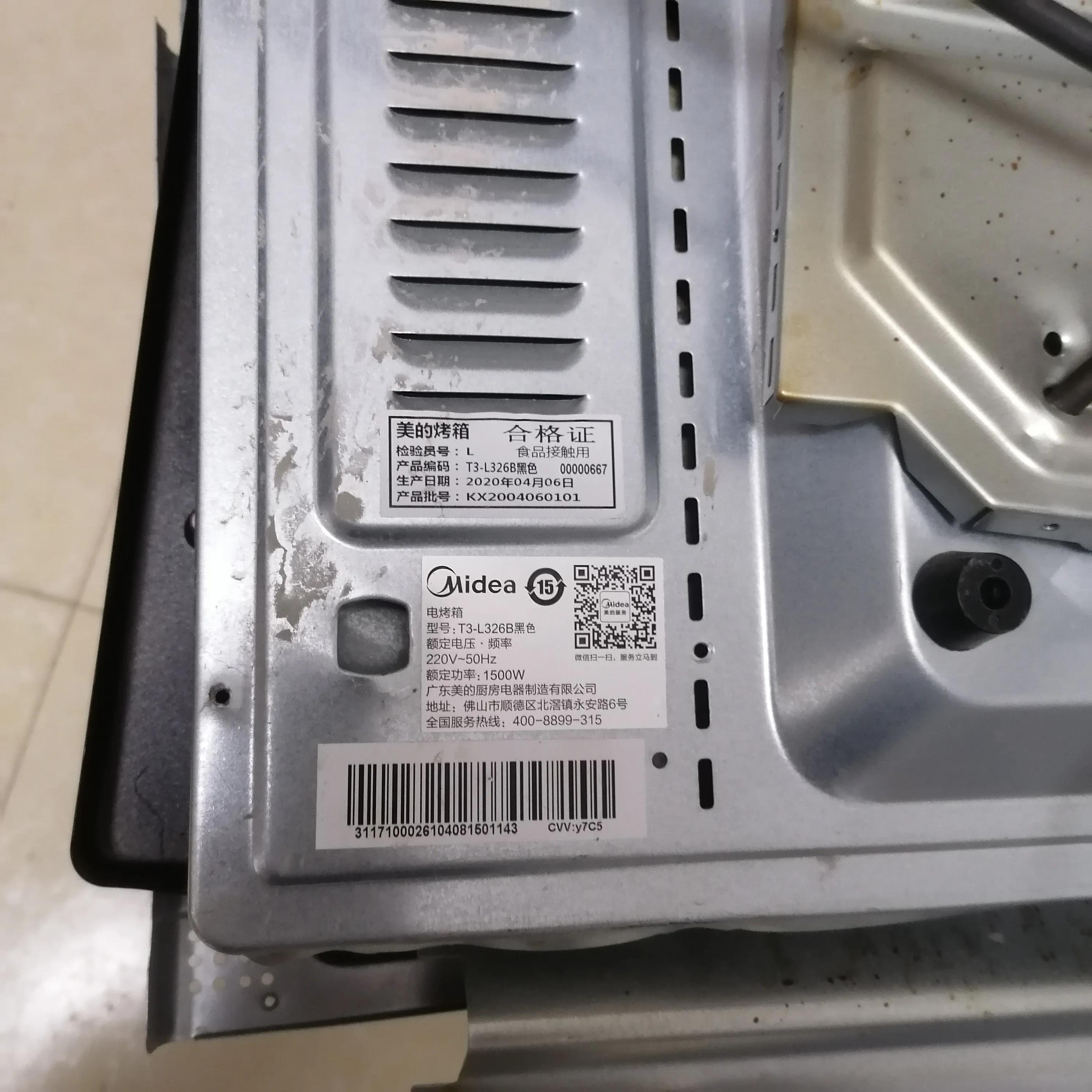

铭牌后面标，功耗千五瓦

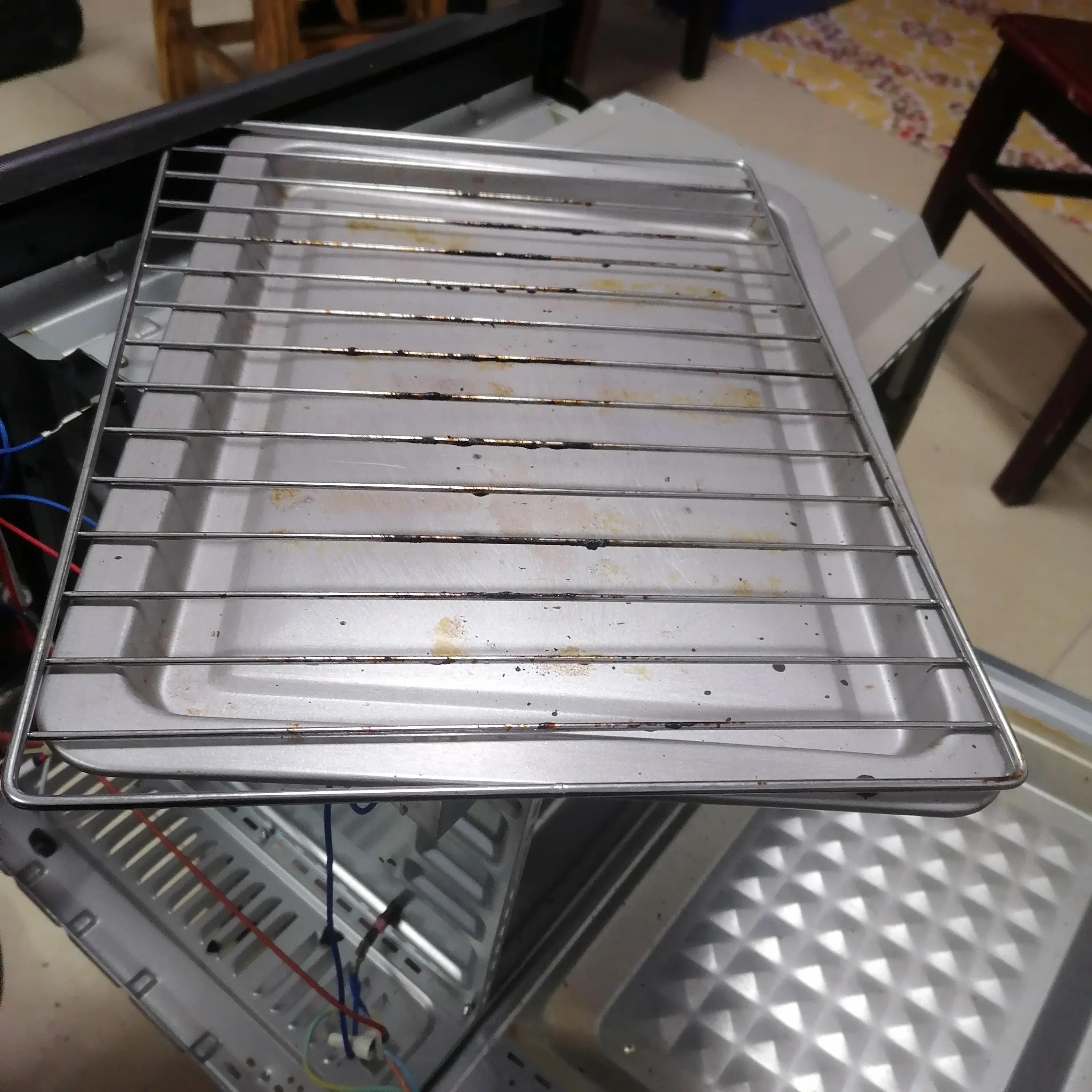

烧烤“架”和“盘”，可以搞碳烤

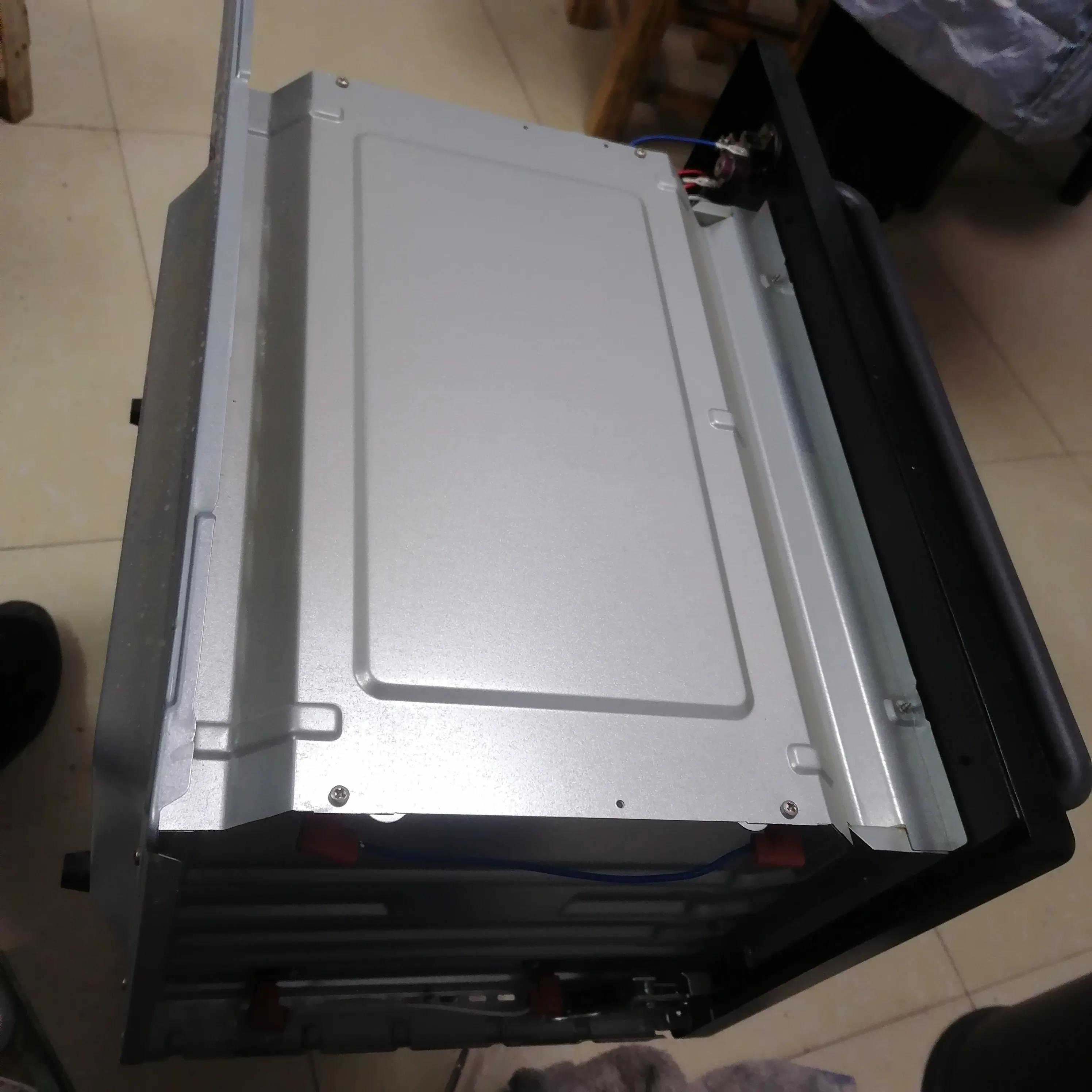

拆掉顶盖板，电路显露出

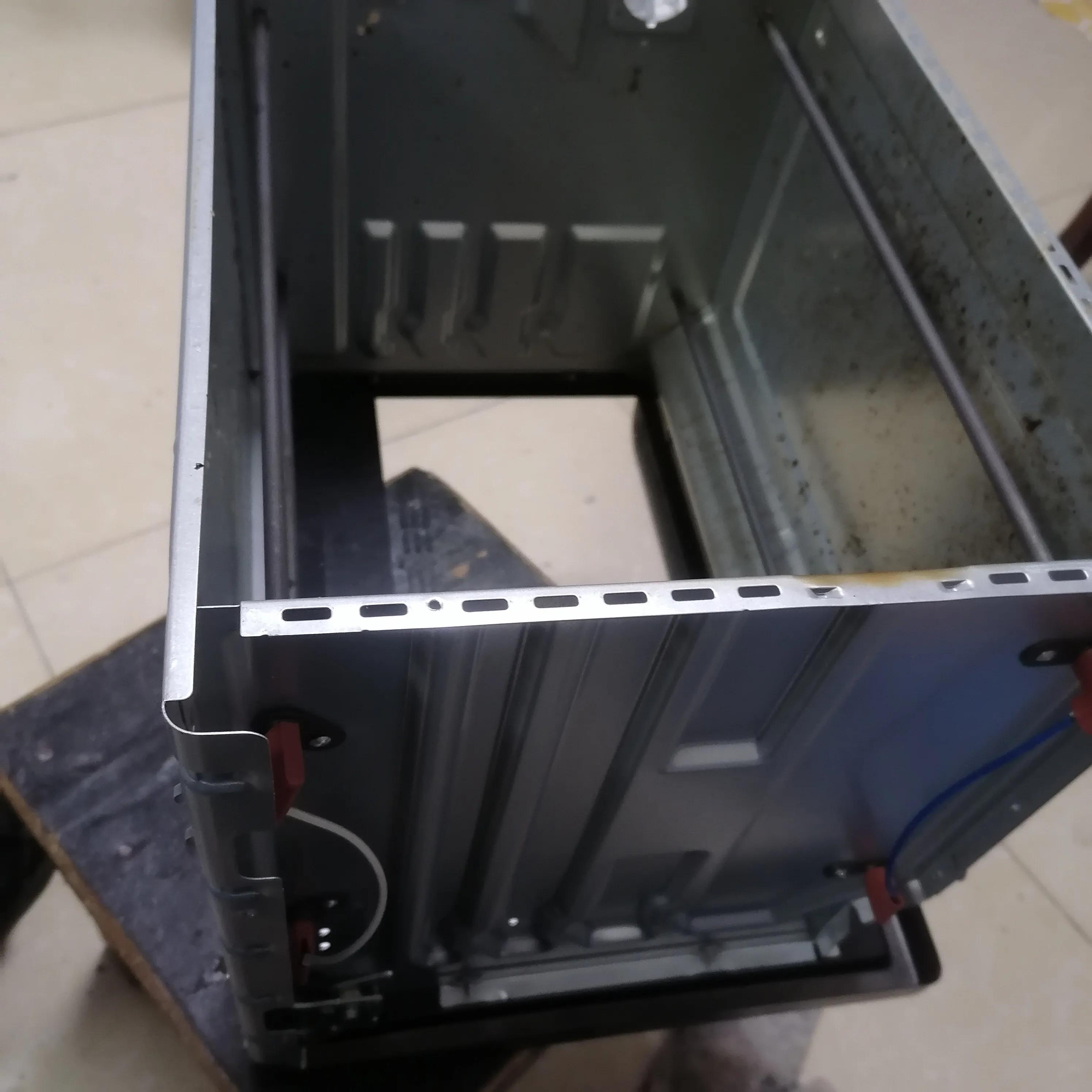

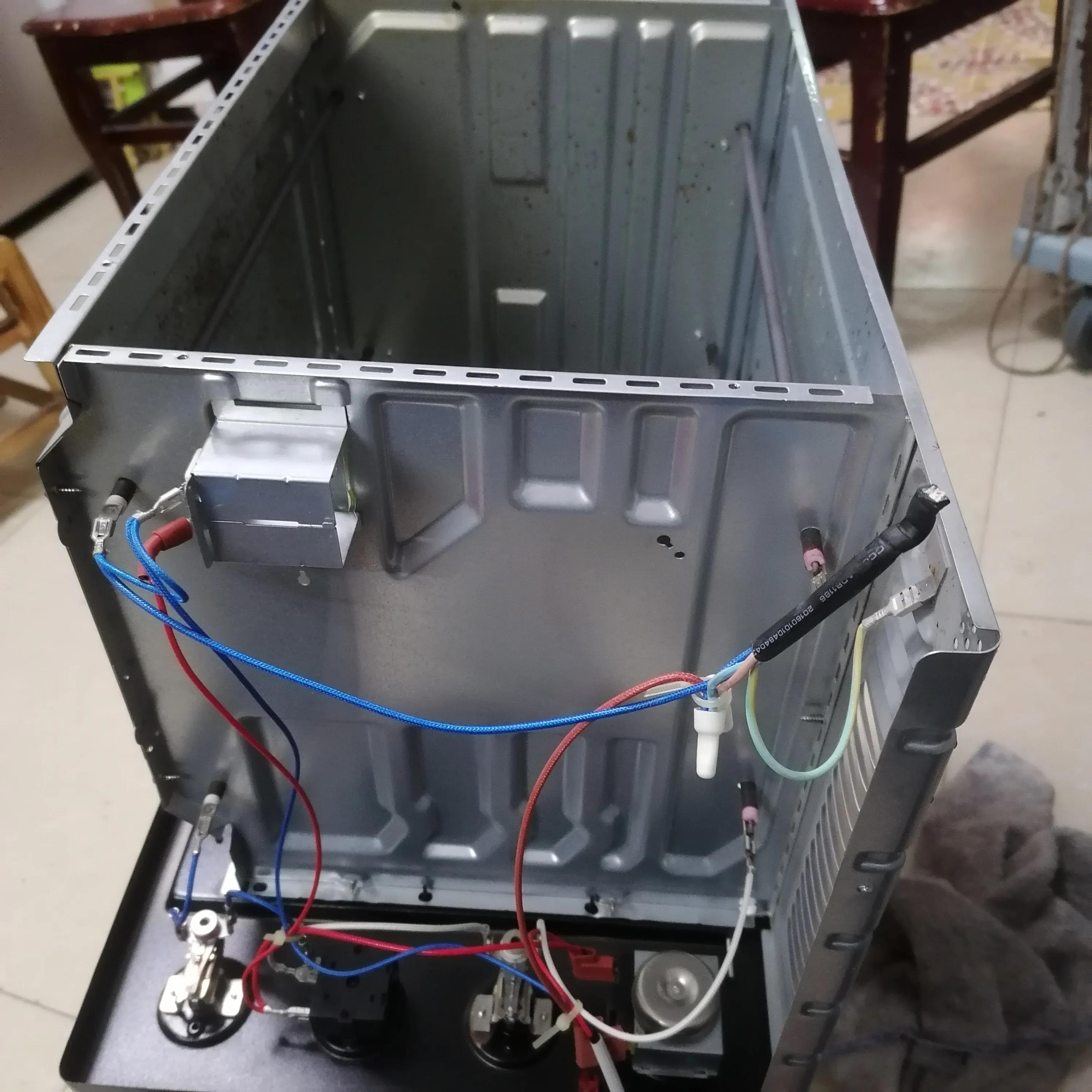

拿掉后背板，现出电烤腔

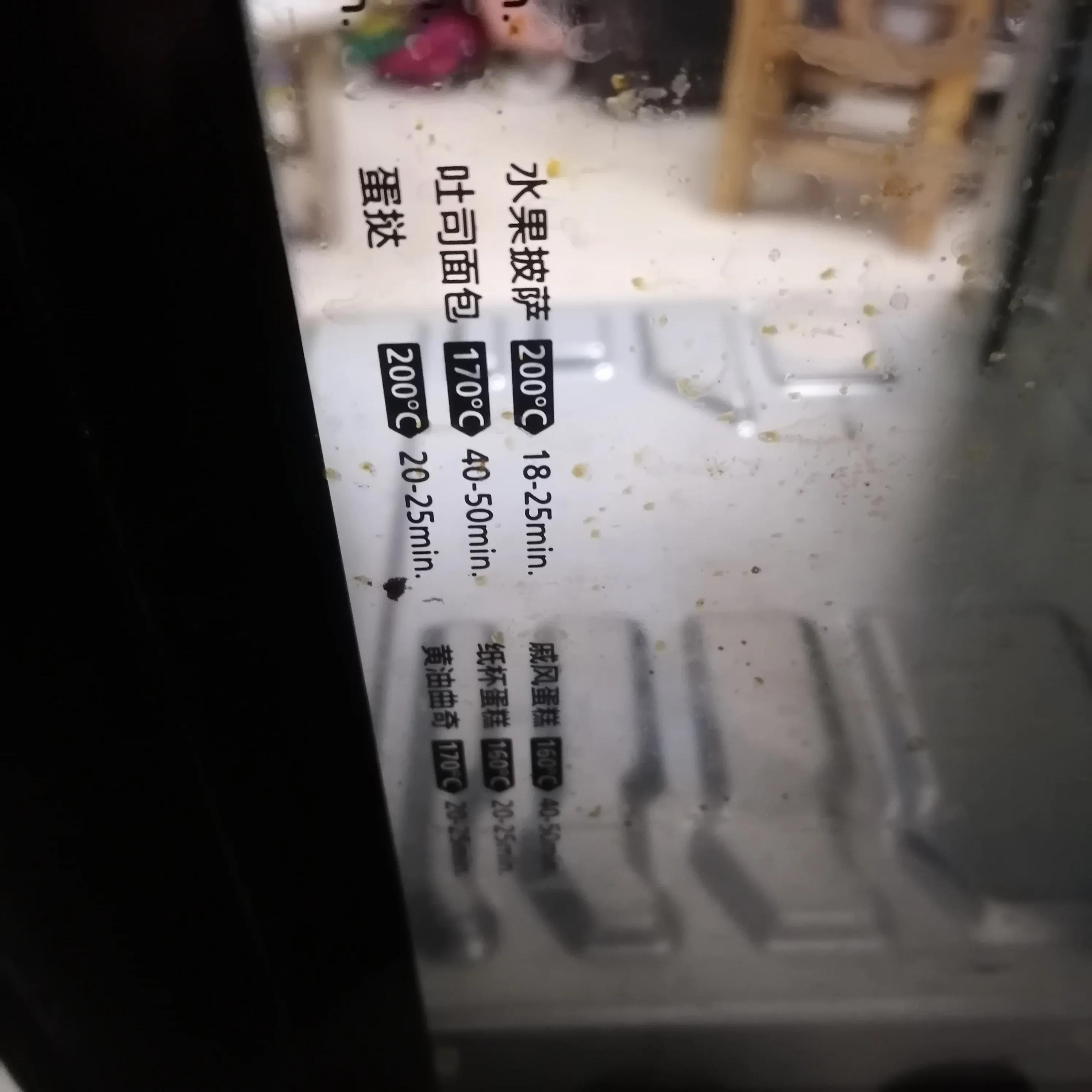

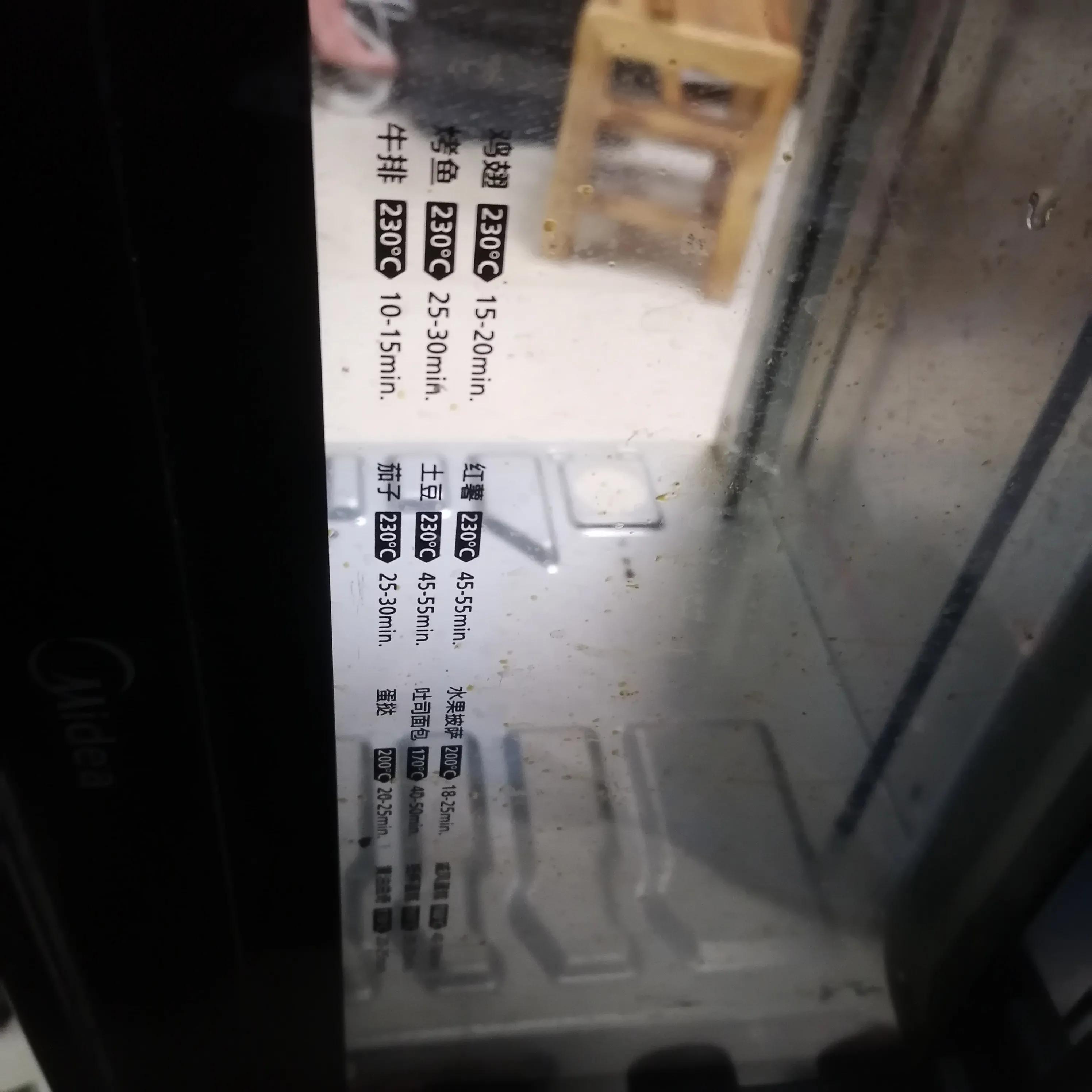

食材品类各，电烤时间标

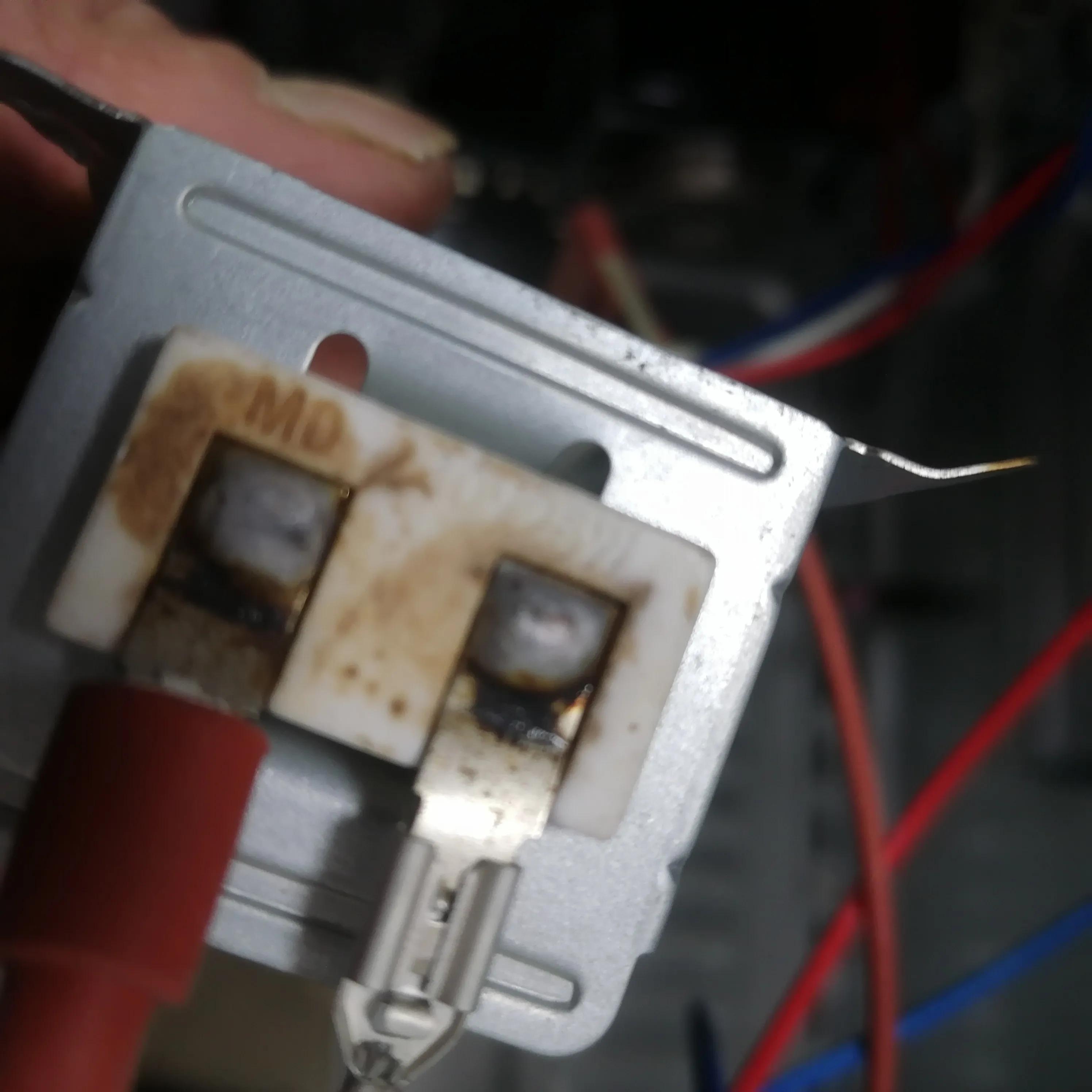

拆掉发热丝，单根32.3Ω，顶层两根串联，合计64.6Ω，P=U²/R，底层也是同样两根串联，220²/64.6*2=1498，铭牌标识额定功率1500瓦。

单根发热管，电阻精确测

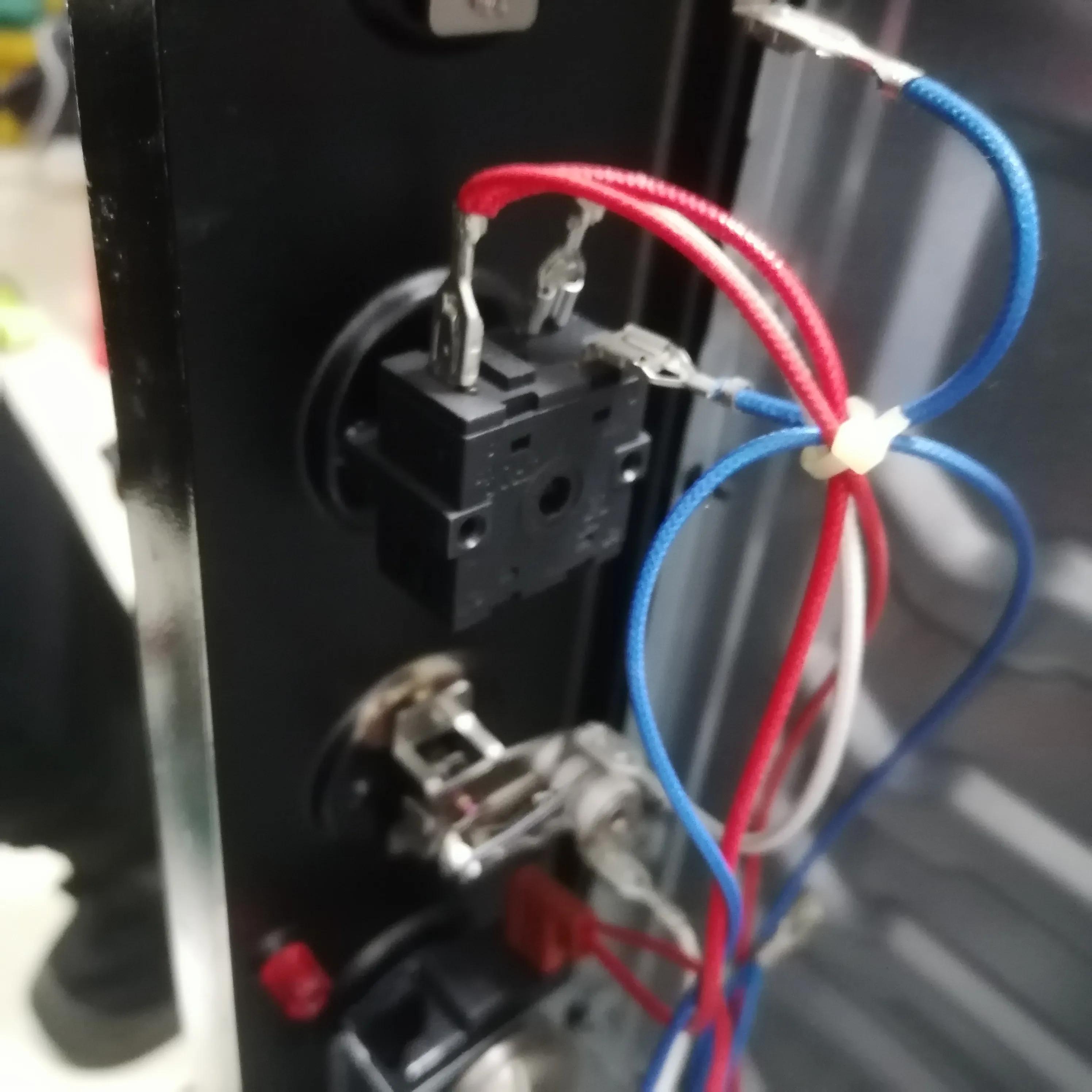

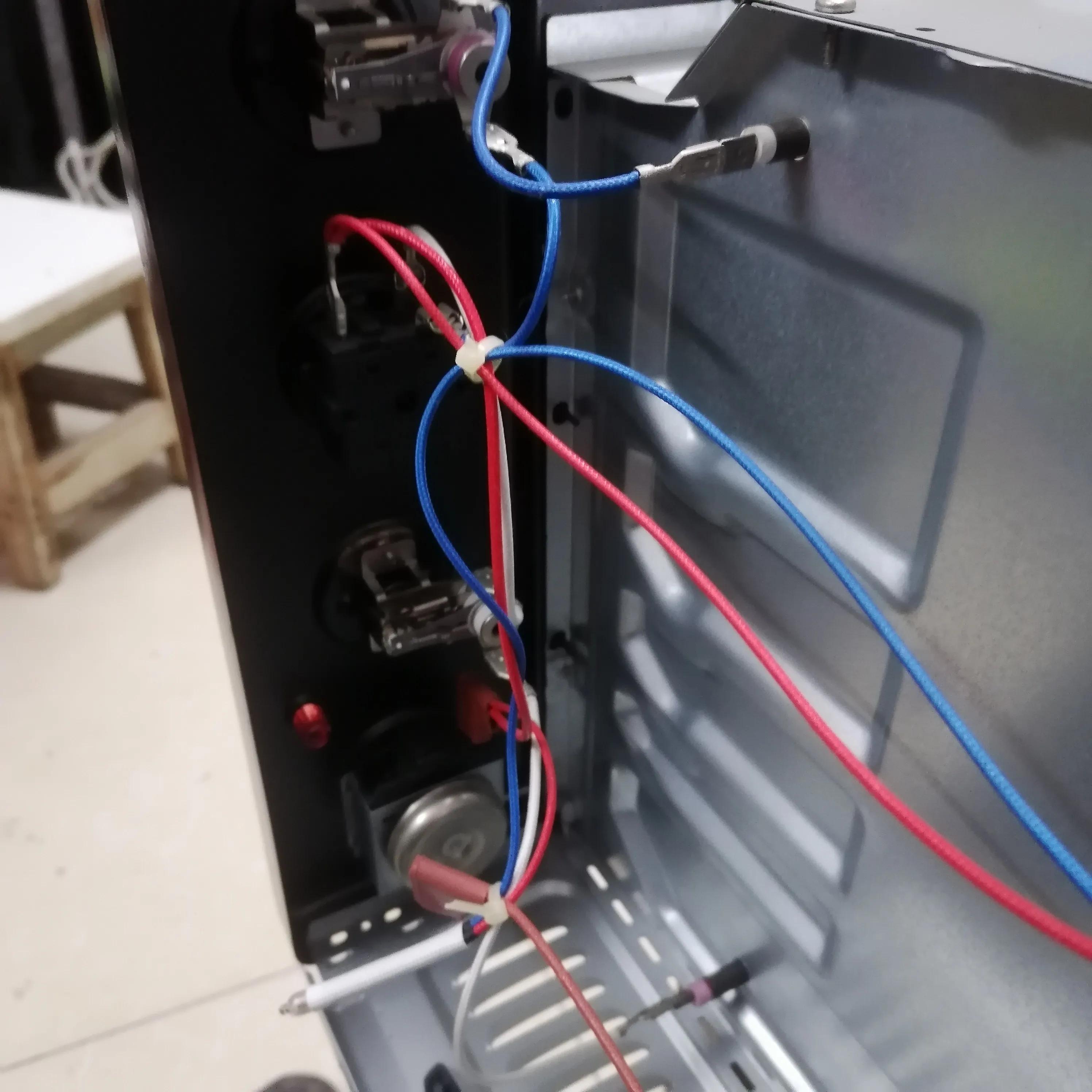

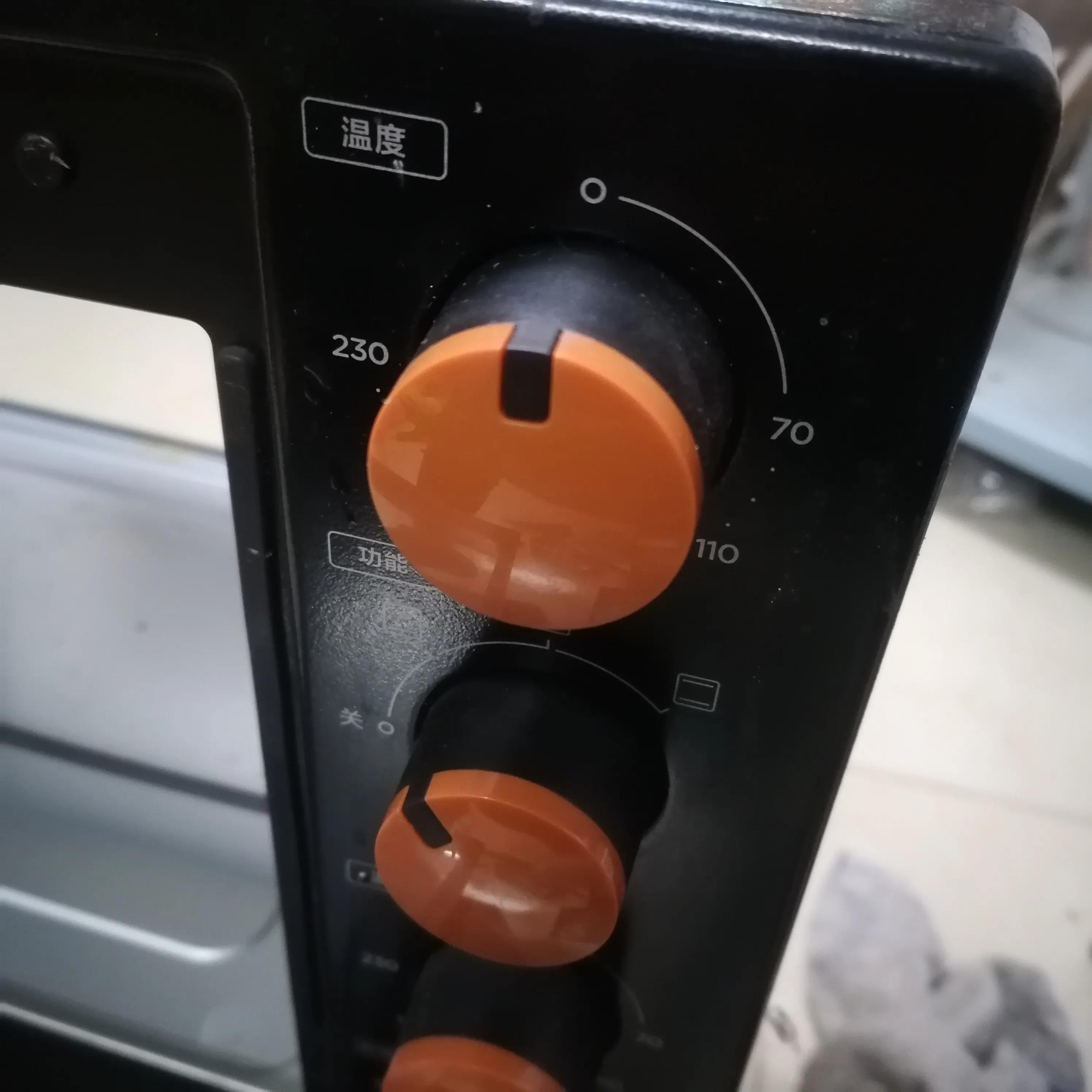

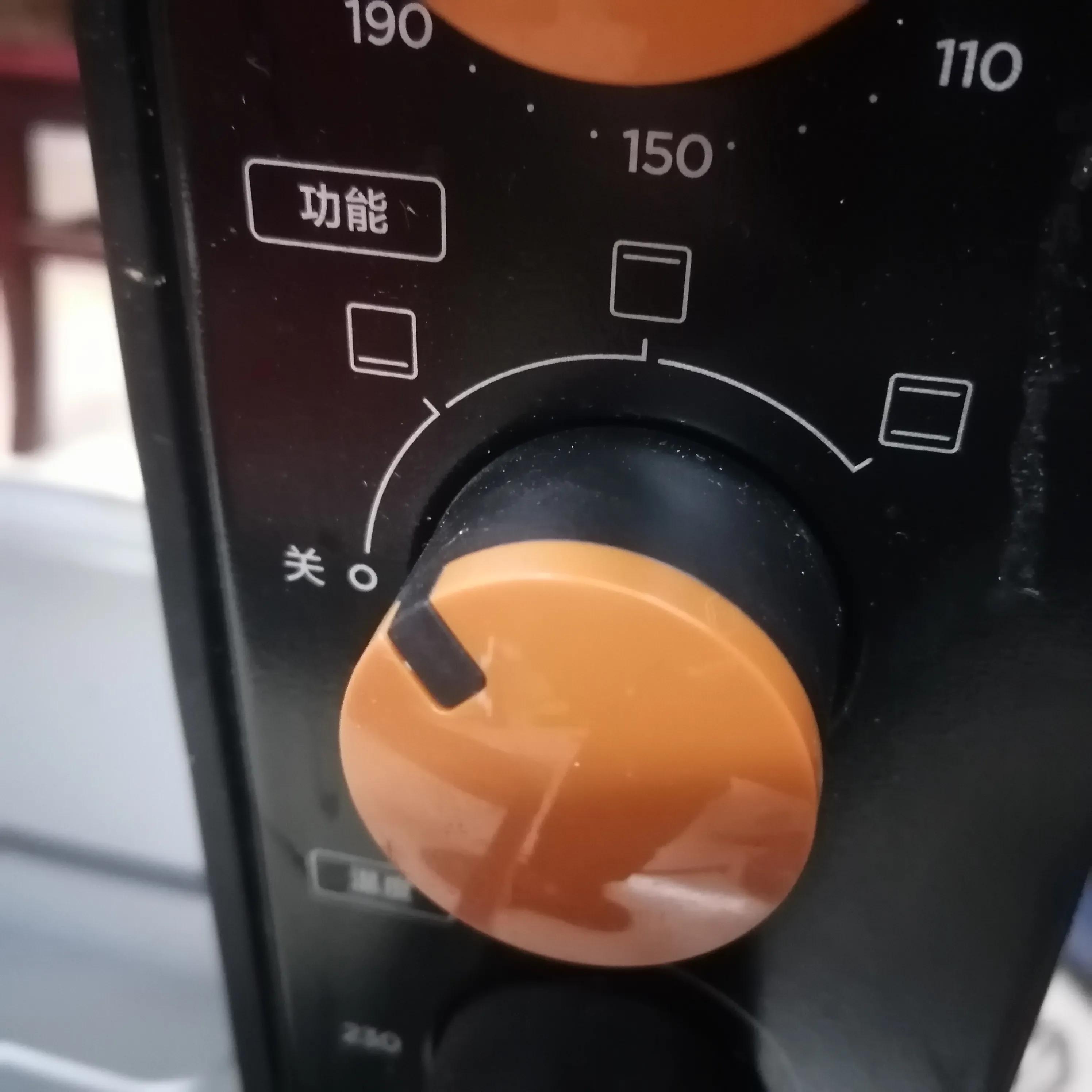

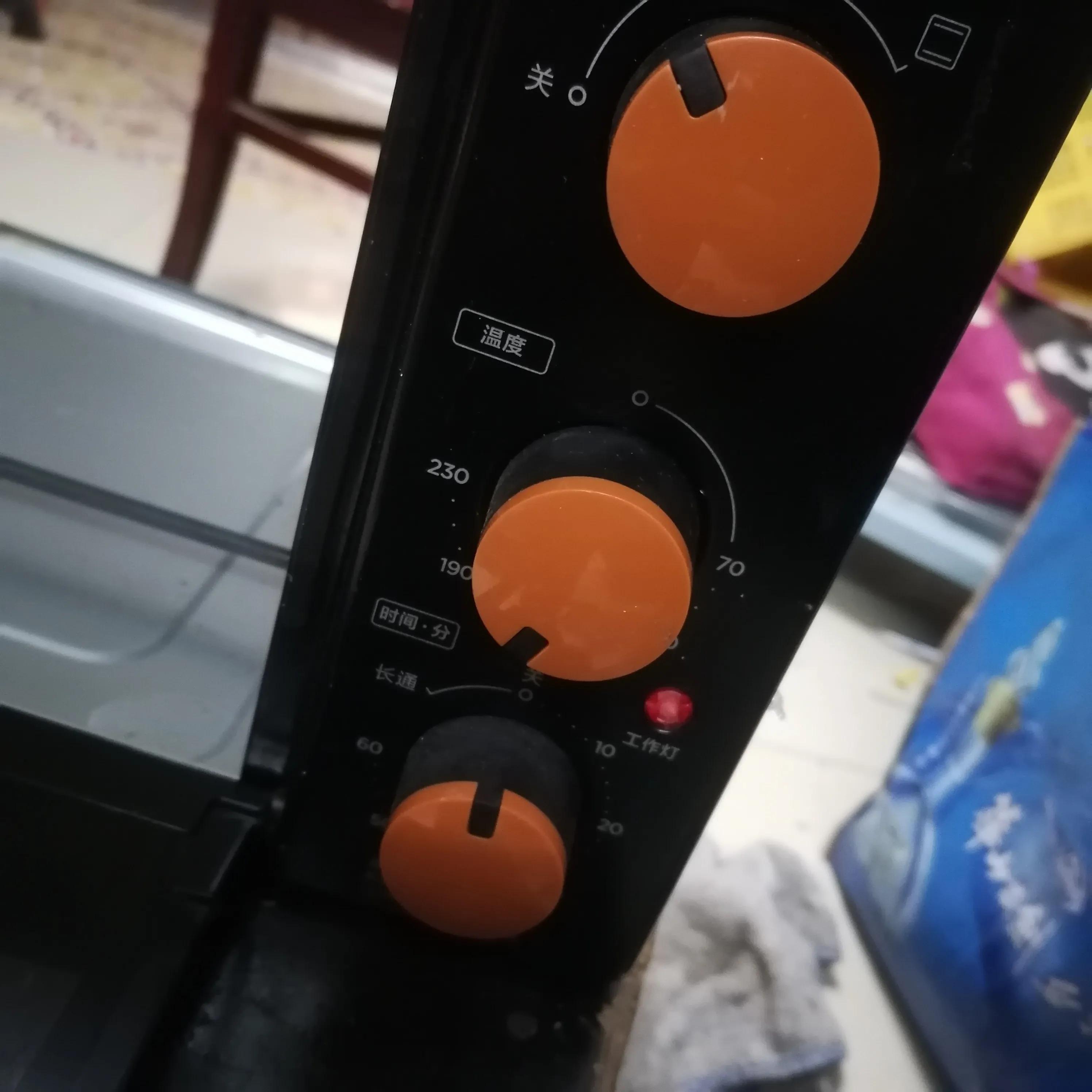

下面是面板功能旋钮，对应的电路结构分解图。

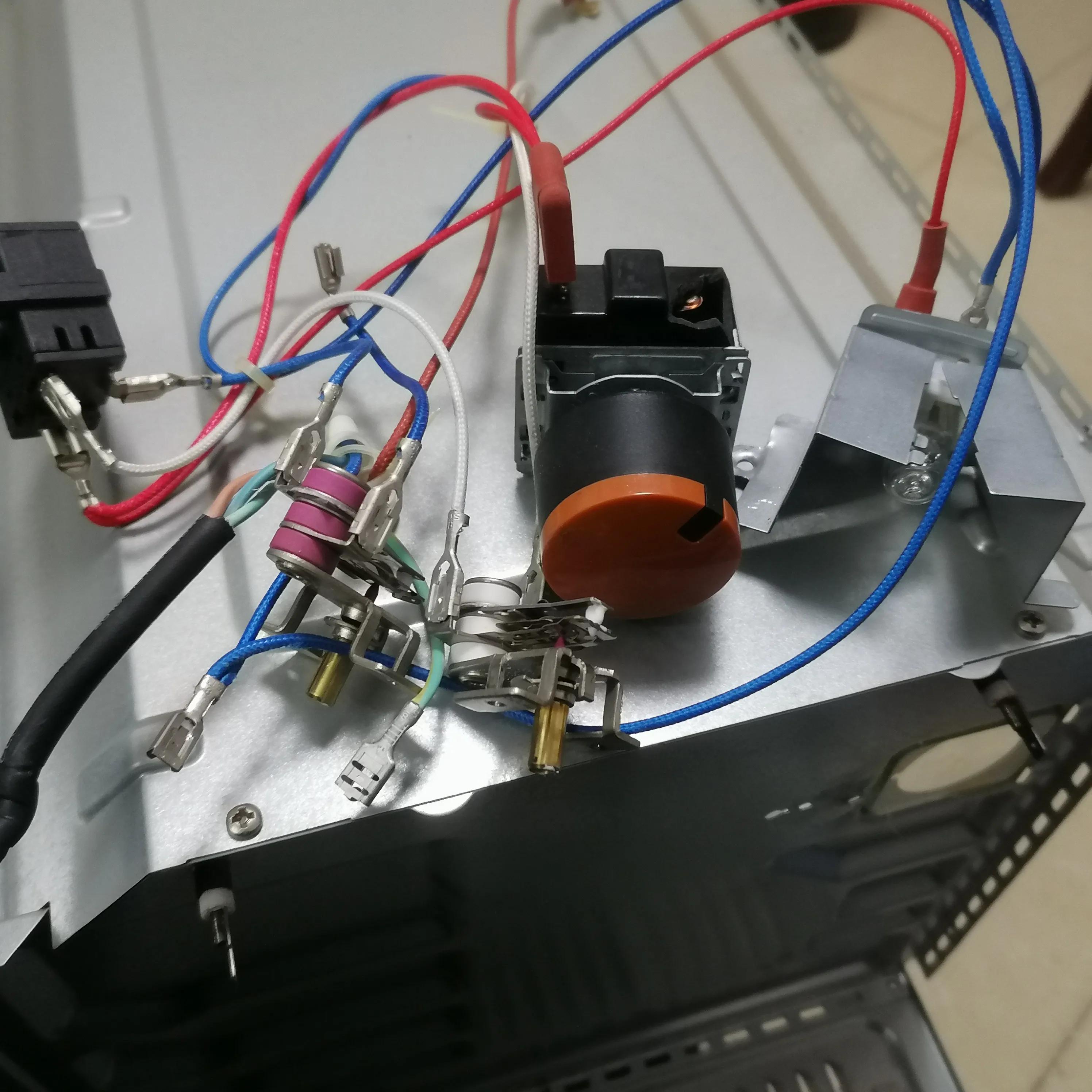

最上面是温控开关，采用机械温控器对锅内温度进行控制，和电火锅控温原理一样，利用双金属热膨胀系数不同，来决定触点开和闭，从而使锅内温度自动稳定在一定范围。机械温控误差大，波动大，影响食物制作效果和速度，通过这种金属开关通断控制温度，无法实现输出功率控制，优点是机械温度成本低，安装简单。

发热管工作控制，标识很清楚

小时定时器

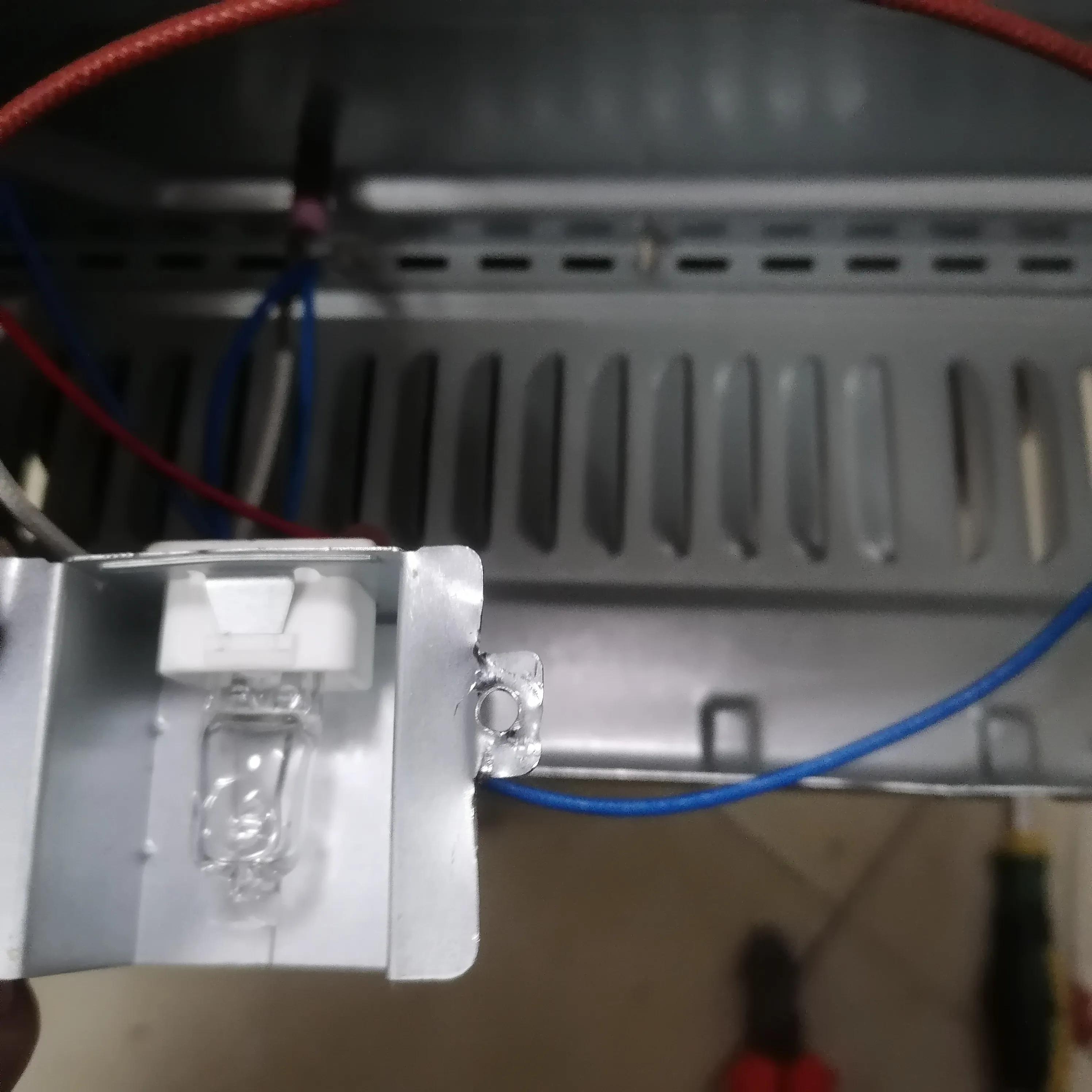

照明卤泡灯，交流25瓦

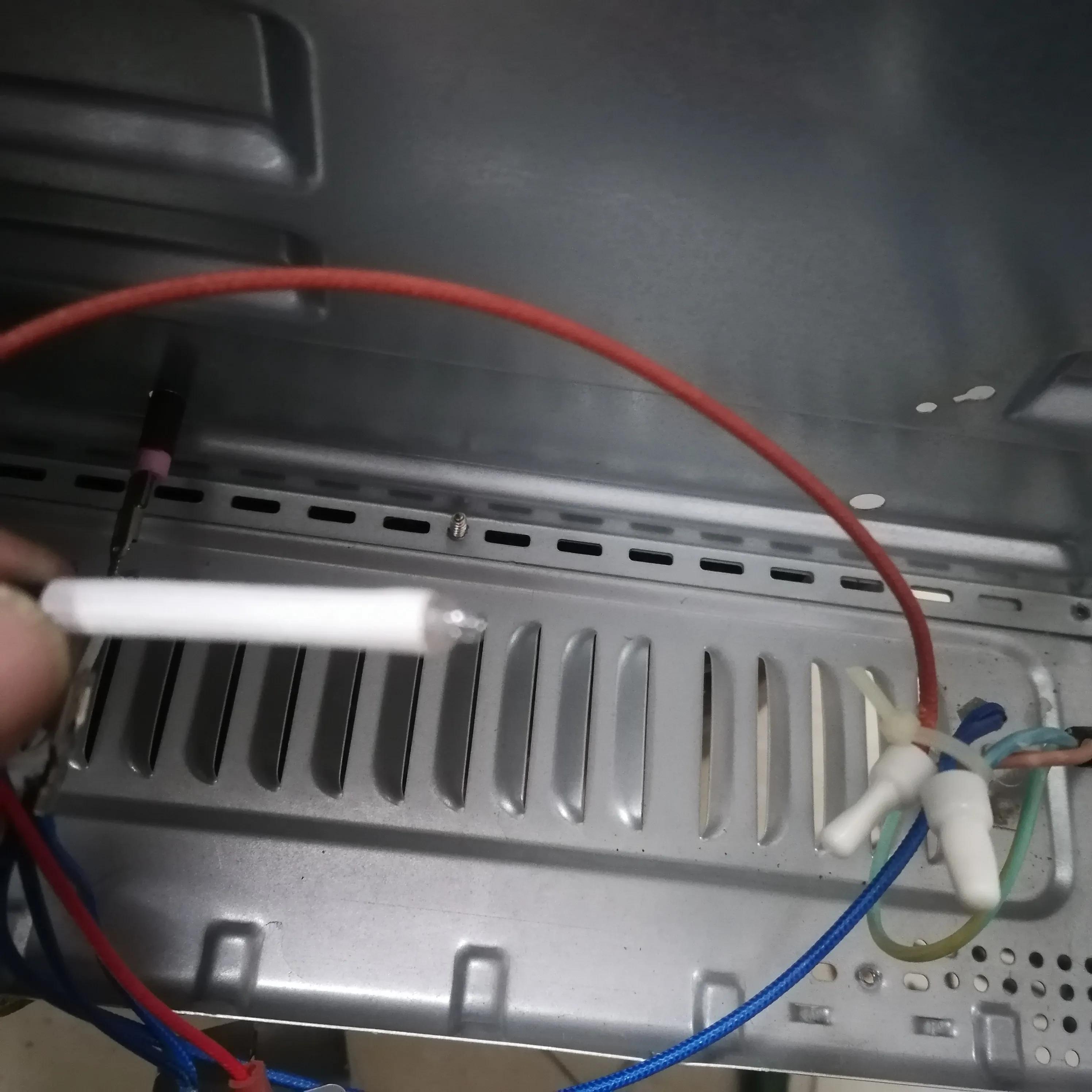

电源指示灯，通电看得清

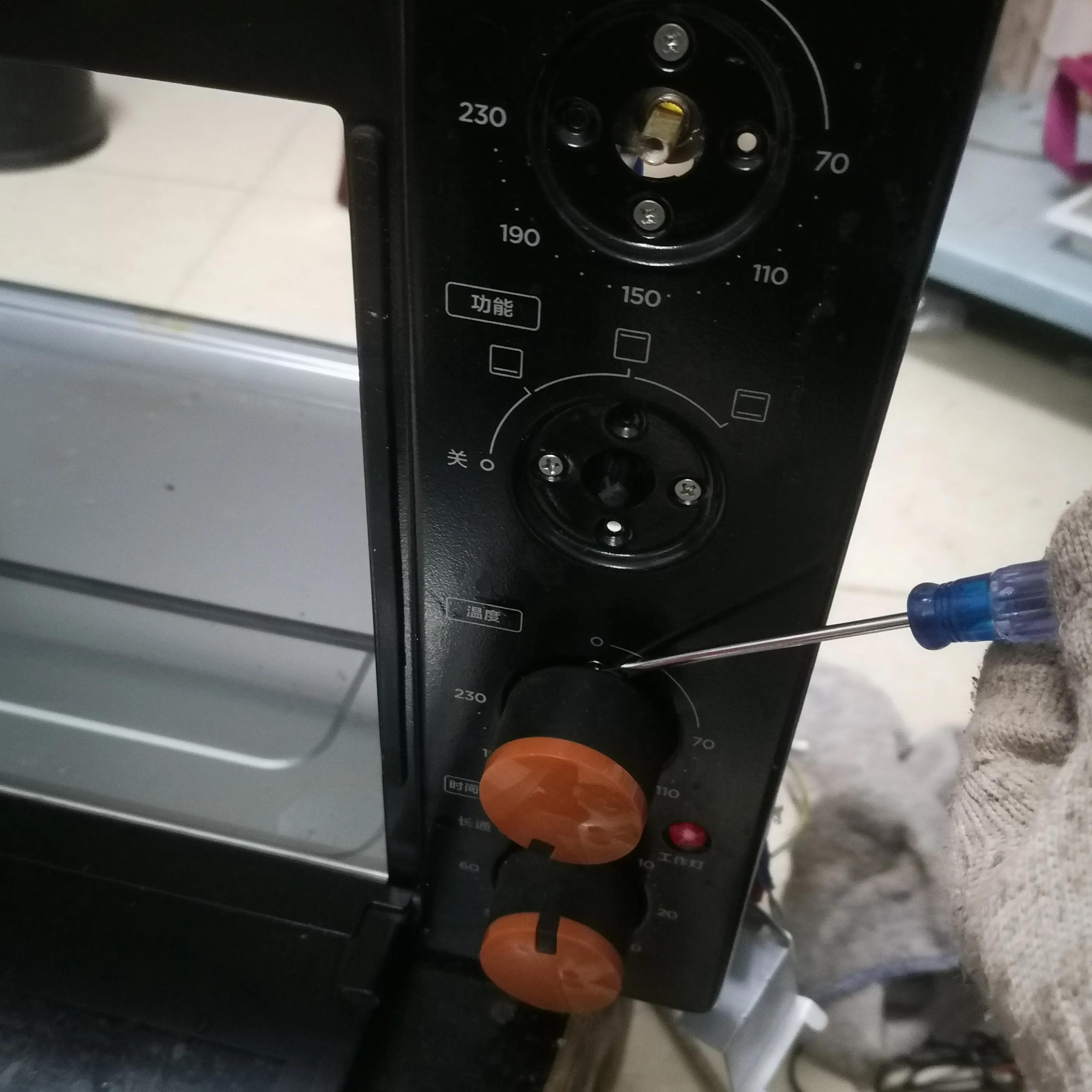

旋钮轻轻撬，隐藏螺丝露

拆出功能钮，细细思考透

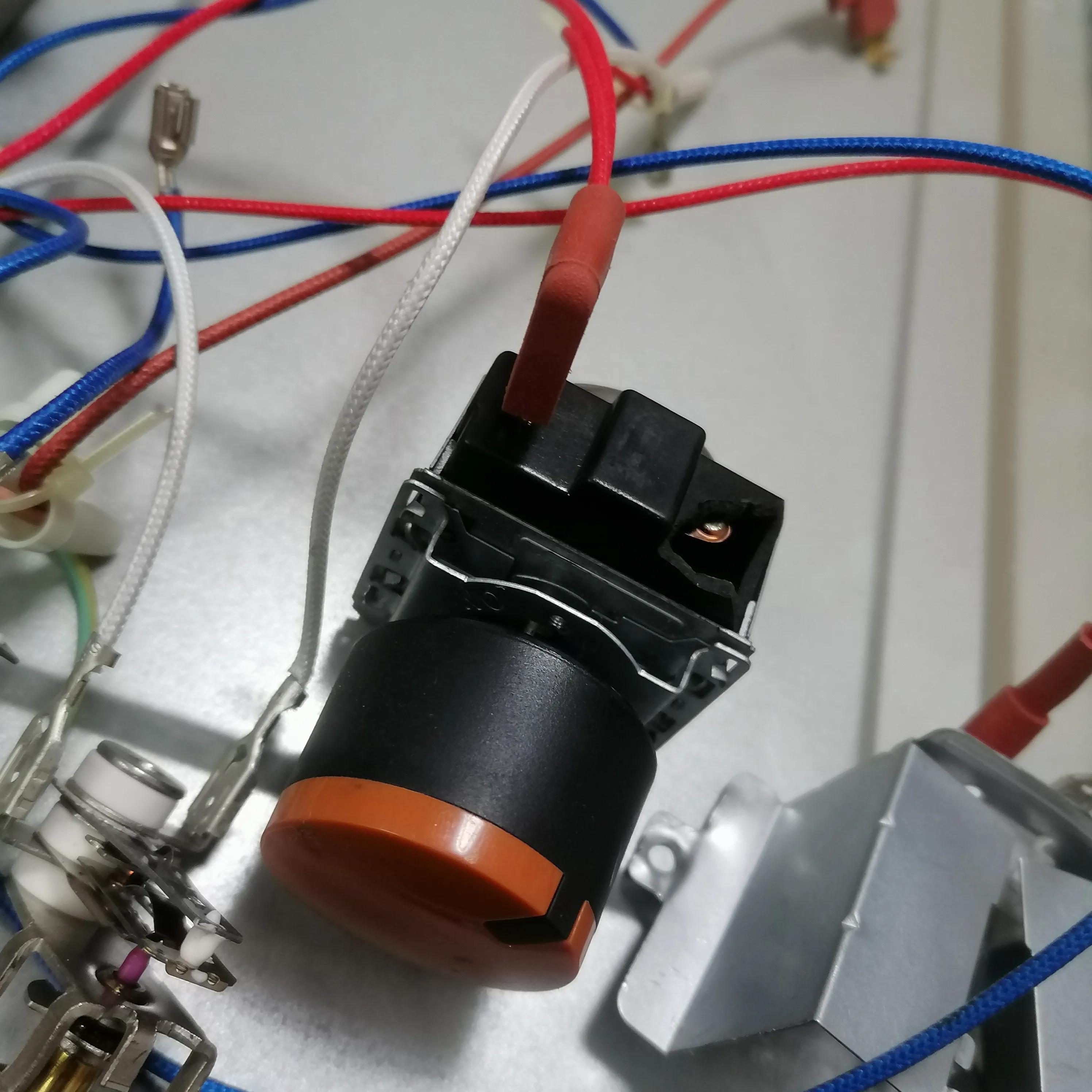

此机不工作，定时器断柱

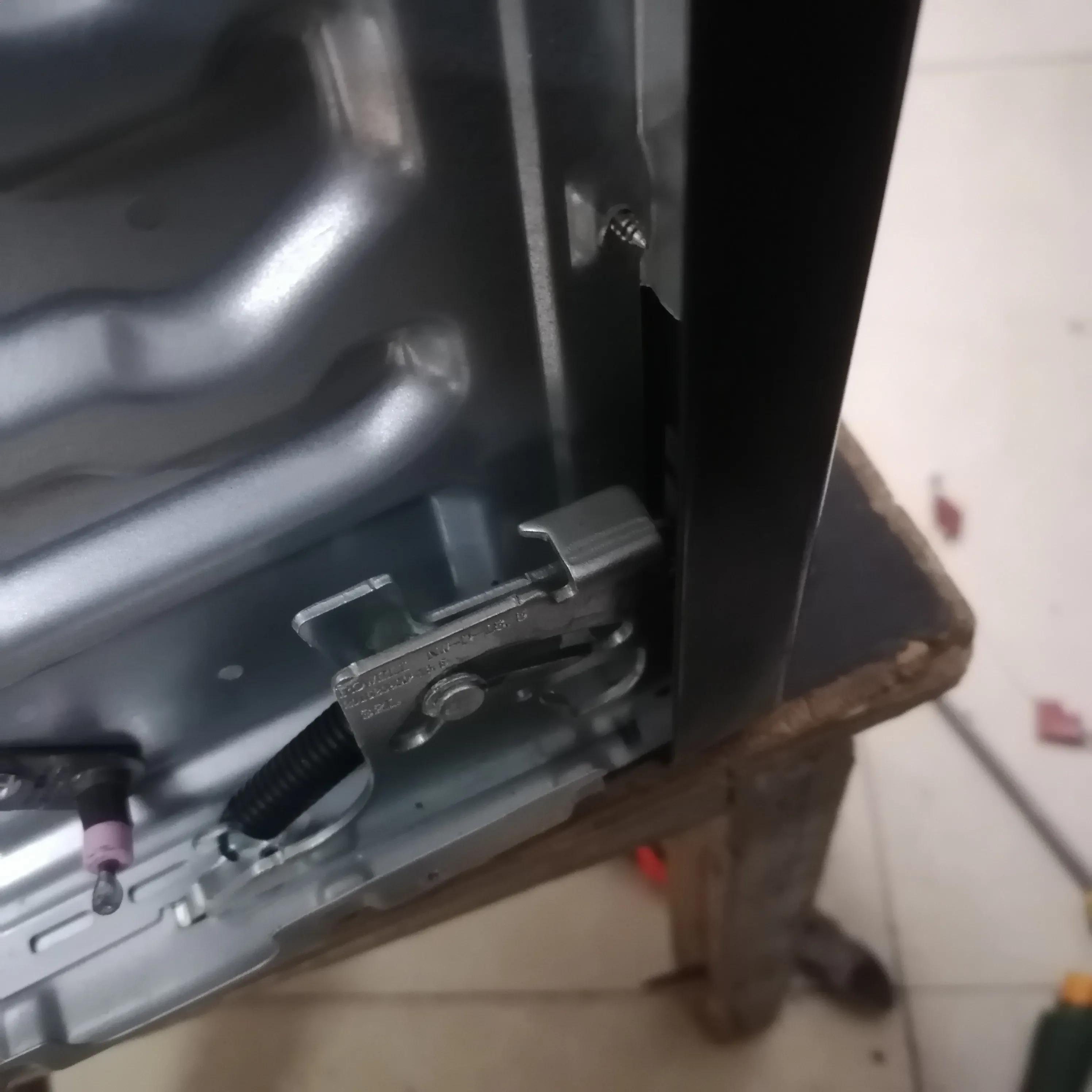

前门弹簧勾

现在的人都是买买买，维修怕被坑，坏了扔扔扔。实则电器大坏的几率不大，动手能力强的人都可以不求人自己修好。奈何房子为了美观，容不下这些破铜烂铁，万用表螺丝刀都深藏于柜底了。

自己不会修，看到维修人员拆开就是一个定时器坏了，花几十元又觉得贵，宁可花几百去买新的，简单修一下就可以正常使用的一个产品，就这样变成一个垃圾（很多电器都是被混入垃圾场填埋掉了），浪费了资源，耗费了钱财，还占据了填埋场空间。

垃圾是放错了地方的资源，产品再制造，资源再利用，看来还有很长路要走。

拆解完成，谢谢观看。

朋友们，电器坏了是修还是换新断舍离，你们怎么看呢，欢迎大家留言探讨。
