前言

上次我们一起分享过1000个摄像头如何组网的技术方案，如果你还不明白，建议点击下面这篇文章再看一遍：1000个网络摄像头如何组网？读懂这篇足够

其实对于部分中小型弱电工程商来说，可能都没机会做过那么大的弱电项目。做到最多的项目都是100多个摄像头的项目，但对于弱电系统来说不管是1000个摄像头，还是150个摄像头组网都是需要考虑摄像头的选型，传输，存储，显示，解码上墙等各个子系统。

正文

1、网络架构

对于中小型的摄像头监控网络，直接采用扁平化网络，架构直接是核心层到接入层即可。核心层交换机放置监控机房，接入层交换机放置在室外各个区域的弱电箱中。

网络架构

2、交换机选型

在选型交换机时，我们首先要了解摄像头的码流和个数，现在主流的摄像头的编码技术都是以H.265技术为主，像之前使用的H.264编码技术的摄像头在实际弱电项目中的应用已经非常少了。

①摄像头码流计算

摄像头的码流是由主码流和子码流组成，主码流主要用于摄像头的高清预览和录像存储，子码流一般用于网络传输。码流的计算公式为，摄像头码流=主码流+子码流，下面列举几种常用的H.265编码的摄像头码流。

200W=2.5M;

300W=3.5M；

400W=4.5M；

500W=5.5M；

②接入交换机选型

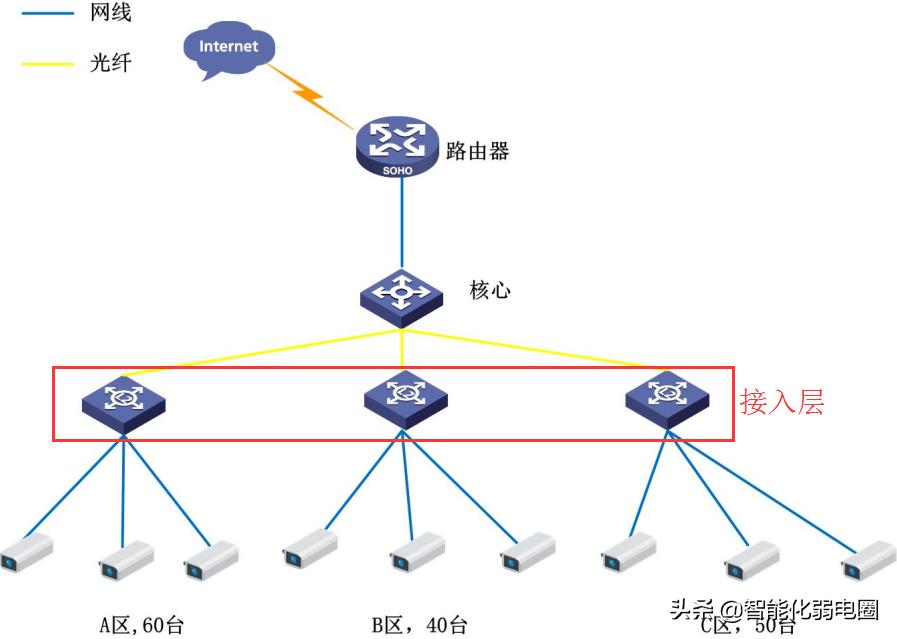

在知道摄像头的码流后，就可以进行交换的选型了，一般一个交换机实际带宽的理论值为50%-70%，一个百兆接口的实际带宽为50M-70M左右。从下面拓扑图中可得知，A区200W像素的摄像头为60台，B区200W像素的摄像头为40台，C区200W像素的摄像头为50台。通过计算可得知A区摄像头码流=2.5MX60=150M＞70M；B区摄像头码流=2.5MX40=100M＞70M；C区摄像头码流=2.5MX50=125M＞70M；看到这个码流的数值我们就知道了A区、B区、C区均要选型为端口为千兆的交换机或者至少有一个上行口为千兆的交换机。在从链路层考虑，A区、B区、C区离监控机房距离较远，超过100米，中间链路通过光纤传输数据，所以A区、B区、C区的交换机需要具备光口的功能或者直接使用光纤收发器，光纤收发器在接交换机也可以。A区、B区、C区均在室外，接入层交换机一般部署在室外弱电箱内，如下图所示。

接入层

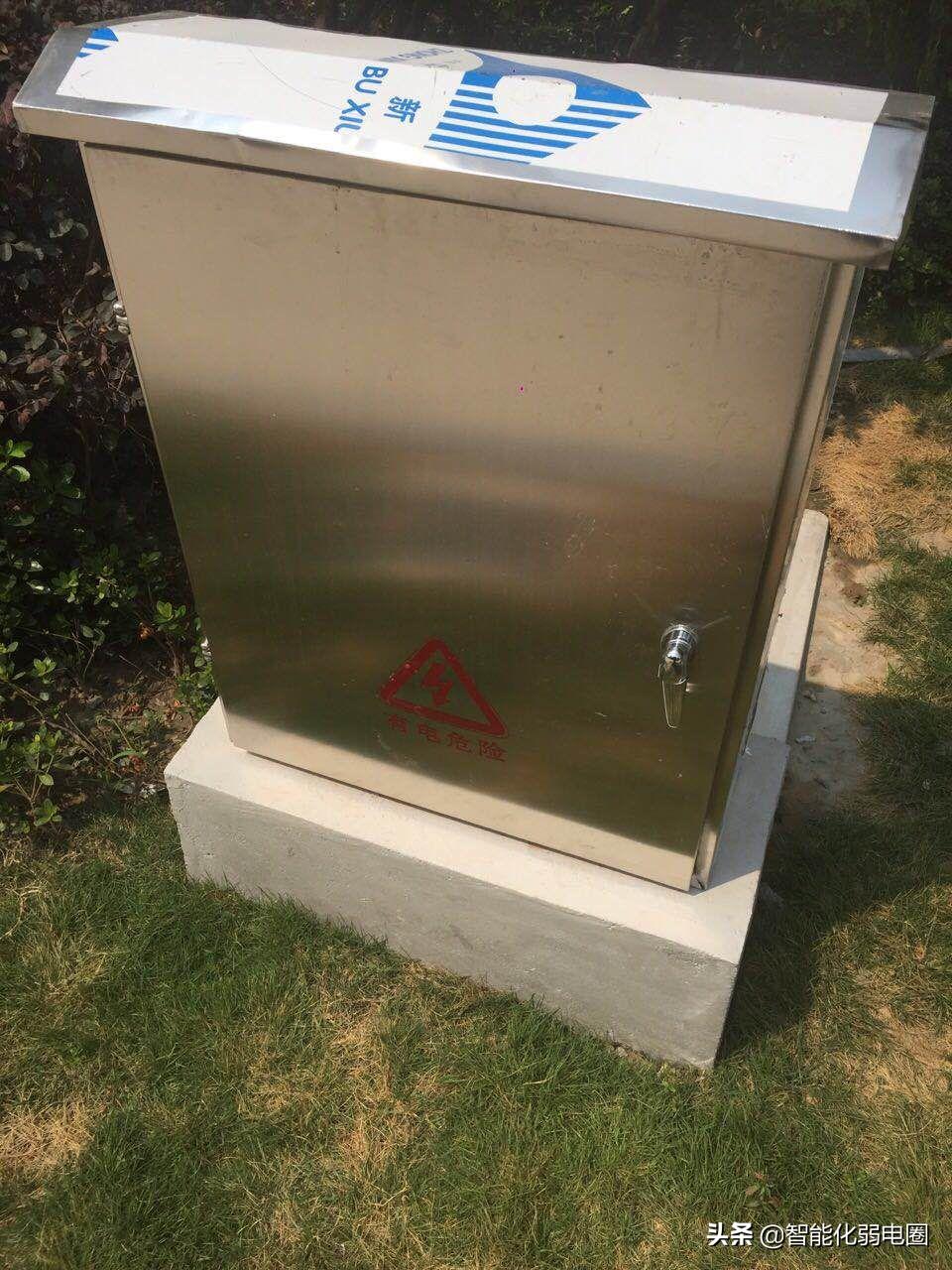

接入交换机放置处

③核心交换机选型

按照上面的方式基本上可以确定接入层交换机的型号。而此次150台摄像头对核心交换机的要求并不是特别高，可以选型华三的S5130系列，预算够的话可以选型S5500系列的弱三层交换机。具体的电口和光口的个数按照实际项目在选型，核心层交换机一般部署在监控主机房的服务器机柜内。

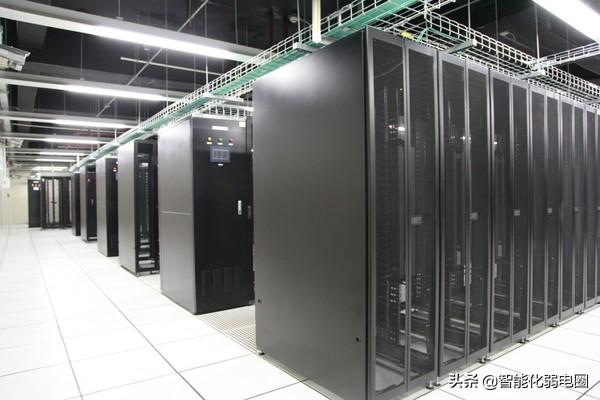

监控机房服务器机柜

最近建立了弱电学习圈，圈子里面有很多的弱电技术方案和千名弱电行业技术成员，可以相互交流。如何获取了？可以点击下方加入我的圈子：让我们一起交流弱电项目上遇到的技术问题，这个圈子没有时间限制，永久，优惠价59元，即使按一年算每天也就仅1毛6分钱。

（此处已添加圈子卡片，请到今日头条客户端查看）

好了，言归正常，下面介绍前端子系统。

2、前端子系统

前端子系统主要监控摄像头的选型，可以根据不同的场景需求，选择不同功能的摄像头，比如人脸识别，低照度，车牌识别，行为分析，人流量统计，黑光，超宽动态，高空透雾，全彩摄像头，防盐雾，防爆炸等类型。

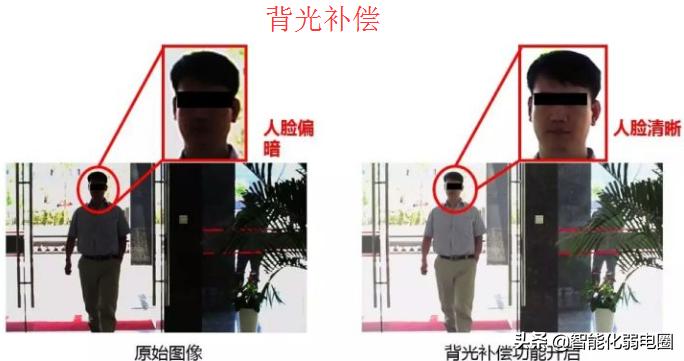

①室内靠近窗户的环境下，外面的光照强度大于室内的强度，这类场景经常遇到，可以选型宽动态或者具有背光补偿的摄像头。

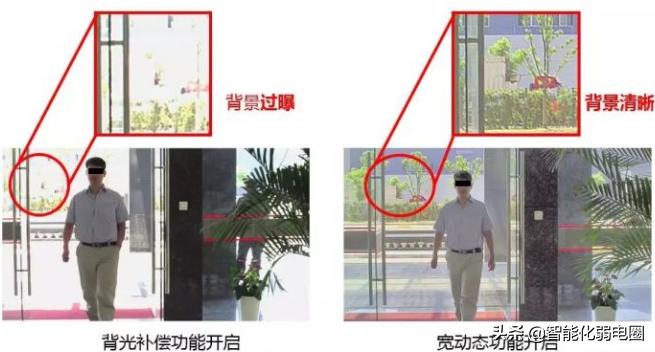

背光补偿

宽动态开启

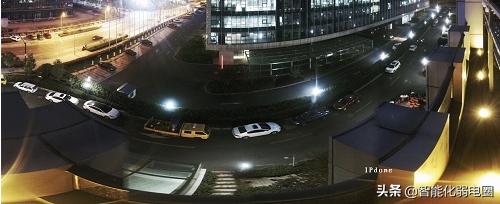

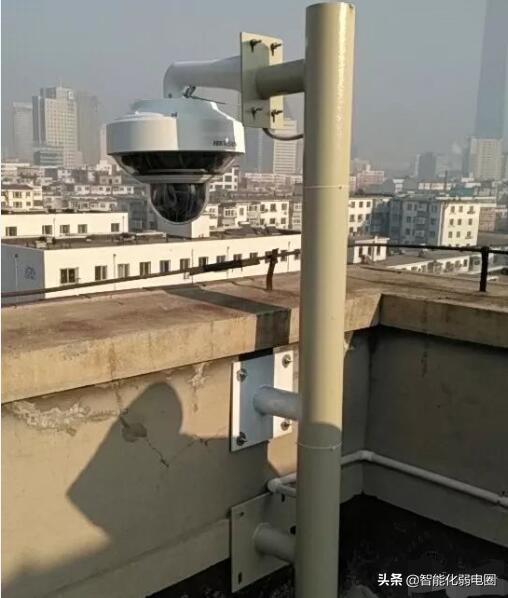

②广场/园区/机场大场景下，既要做到全景覆盖又能做到人物细节的追踪，可以选型AR云镜摄像头或者是鹰眼摄像头。

鹰眼摄像头-1

鹰眼摄像头-2

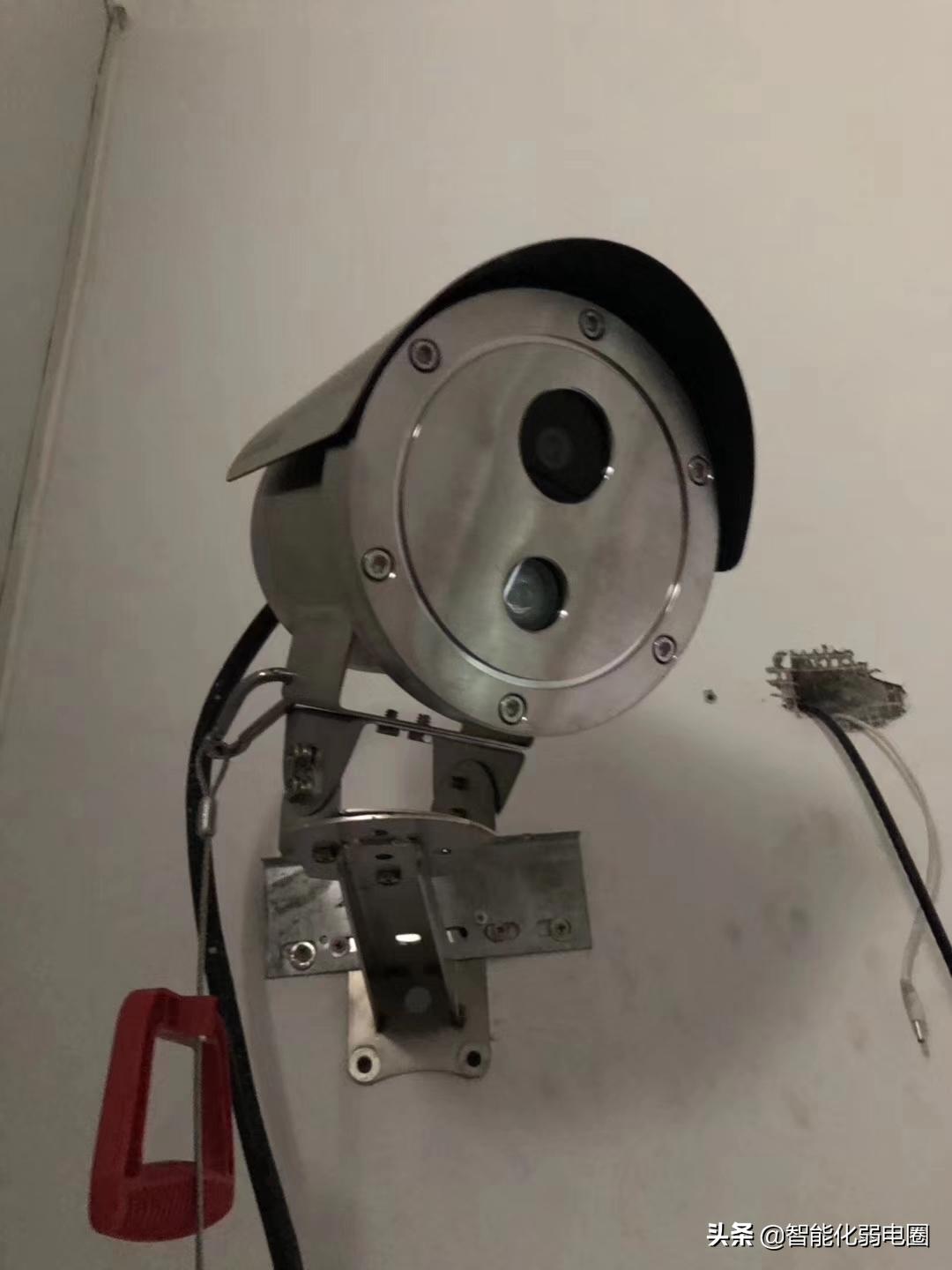

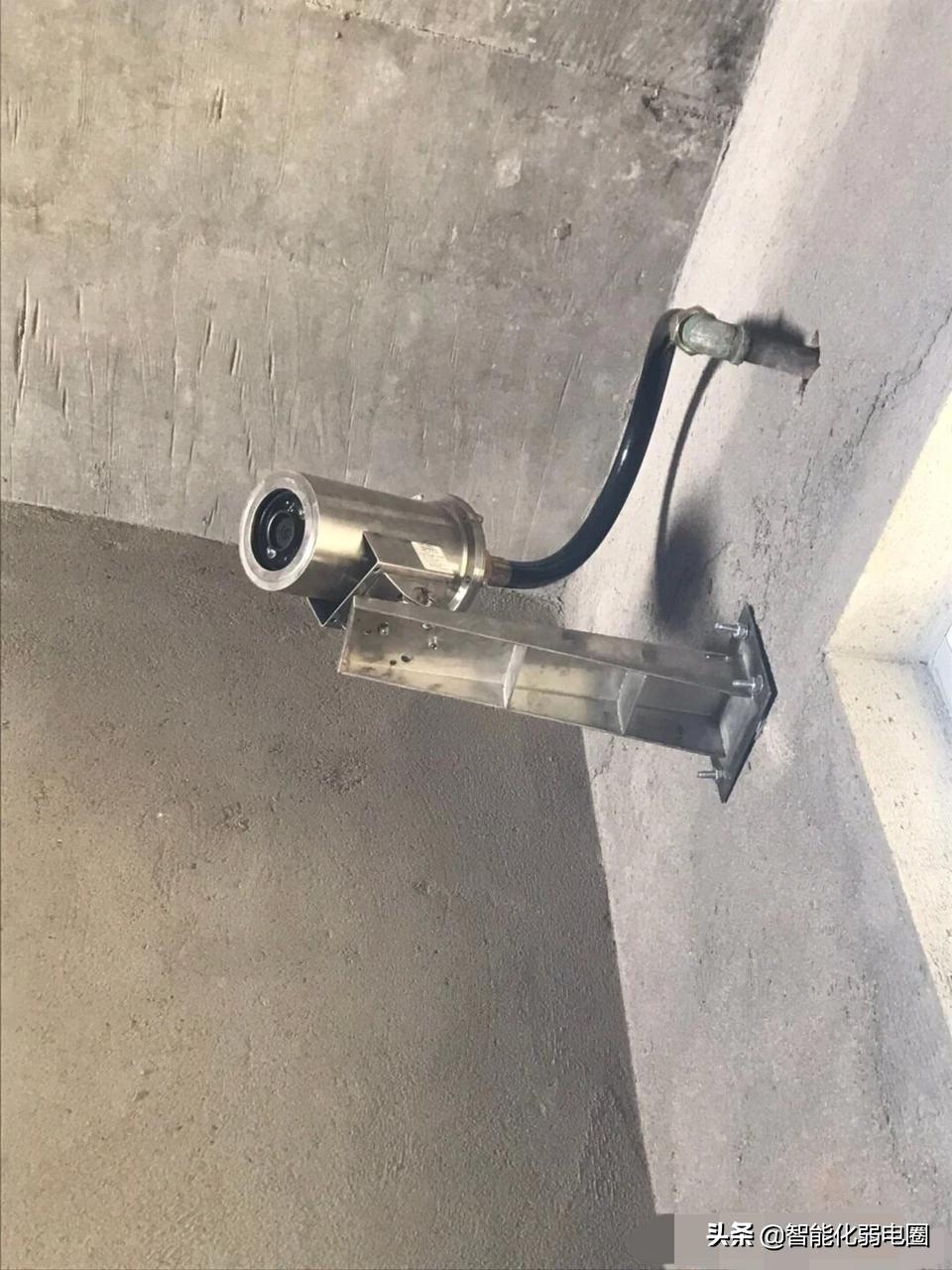

③特殊场景下的摄像头选型，比如在海边可以选型防盐雾等类型的摄像头，在石化，能源等行业可以选型防爆摄像头。

防爆摄像头-1

防爆摄像头-2

3、存储设备

对于150个中小型摄像头弱电项目，可以需要采用NVR或者是CVR存储，具体如何计算硬盘数量可以看之前分享的文章。

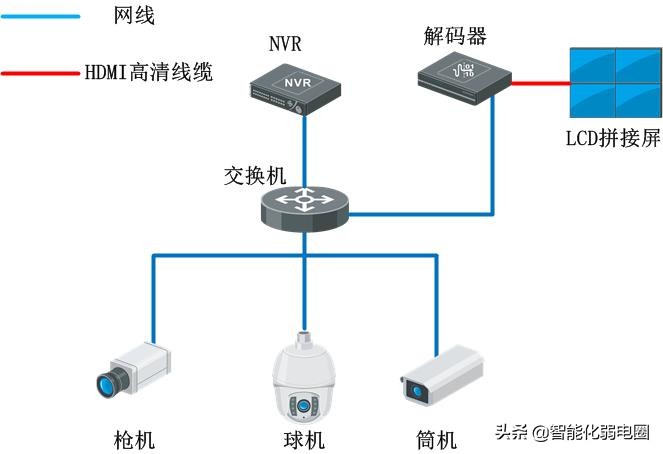

NVR存储

CVR存储

4、大屏设备

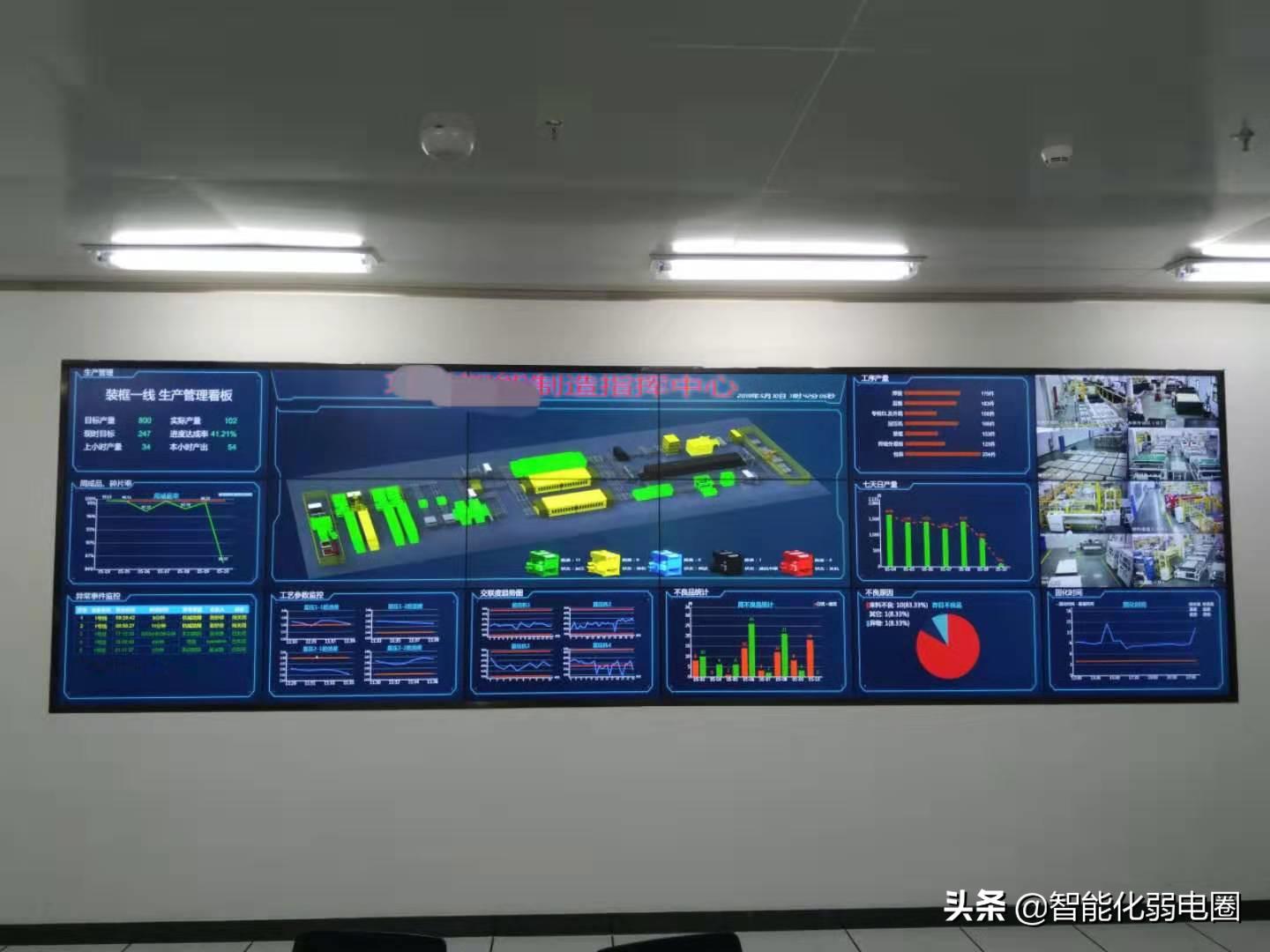

150个摄像头项目，一般都会选型拼接屏，拼接屏可以是46寸，或者55寸组成，可以显示前端摄像头采集的监控画面，报警信息，3D地图和数据报表等内容。

大屏

5、解码设备

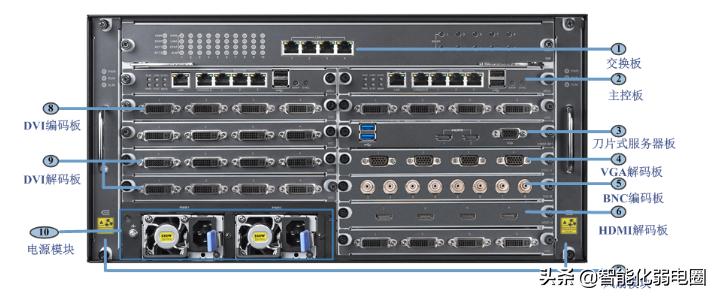

中小型监控项目解码上墙都会选型视频综合平台或者是解码器，综合平台可以根据项目需求搭配合适的编解码板，在解码上墙是功能更加丰富，支持融合，分屏，开窗，漫游等多种功能。

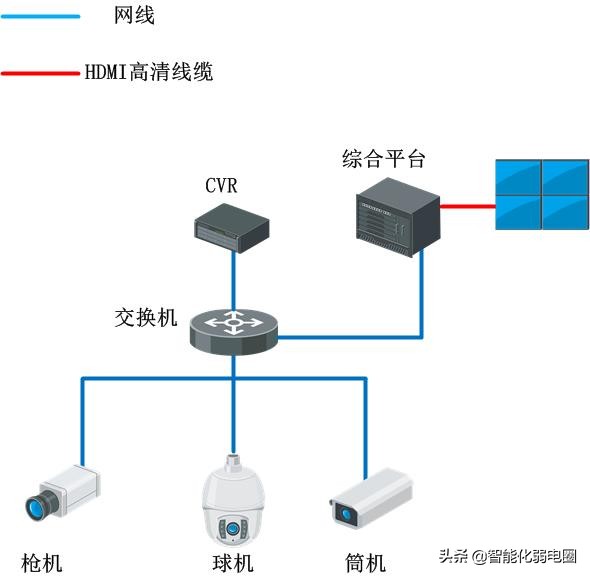

视频综合平台

总结

150个摄像头在弱电监控系统项目中，较为常见，除了涉及交换机的选型外，还要关注摄像头，线缆，存储，解码，显示等设备选型。
