第一章编制依据

施工规范及图集手册表

序号

名称

标准号(图集)

《蒸压加气混凝土砌块、板材构造》

06CG01

《建筑工程施工质量验收统一标准》

GB50300-2013

《混凝土结构施工质量验收规范》

GB50204-2015

《绿色建筑评价标准》

GB/T 50378-2019

第二章施工准备第一节技术准备

（1）公司技术及施工人员必须熟悉设计施工图纸、设计变更洽商，充分理解设计意图；然后再进行翻样、加工。

（2）隔墙板安装技术人员根据设计施工图纸、设计变更洽商及相关规范要求，编制安装施工方案，并对施工人员进行书面及口头技术交底，让操作人员掌握操作要点。

（3）施工操作人员先测放隔墙板边线，我公司安装人员再根据翻样图，对号依次进行。

第二节施工准备

1、轻集料墙板运至现场并验收完成，质量合格，资料齐全。

2、轻集料墙板安装地点清理干净，墙边线测放且验收完成。

3、轻集料墙板安装辅助材料：导向支撑撬棒、木楔、抹灰板、拖线板、切割机、钢卡、射钉枪等相关工机具准备就序。

4、劳动力计划

序号

工种（每栋）

人数

备注

壮工

可根据施工

进度需求适量

增减人员

技工

安全管理员

现场管理人员

5、根据工程用料计划用汽车按时送到工地，装车时板材在高度方向最多装三层并捆扎牢固，板材运到工地现场后由监理组织对质量进行验收，对合格材料通过汽车吊和铲车卸至相对应的安装部位，按施工顺序及规格堆放，以便在施工时容易查找和起吊。汽车卸货时采用专用尼龙吊带捆绑于板材两端600mm处，每根吊带可承重2T。

①.人货电梯车箱长度不小于3米长，以满足材料长度的运输要求。

②.用专用车将材料堆至车箱内，一辆专用材200mm厚板运一块，100mm厚板运两块，每次车箱内200mm厚板为二块，100mm厚板为四块，另加二名操作人员，总承载不超过550kg，满足人货

电梯使用要求。

③.将人货电梯到楼层后，再将车辆推入楼层内，这样往而复始运输板材。

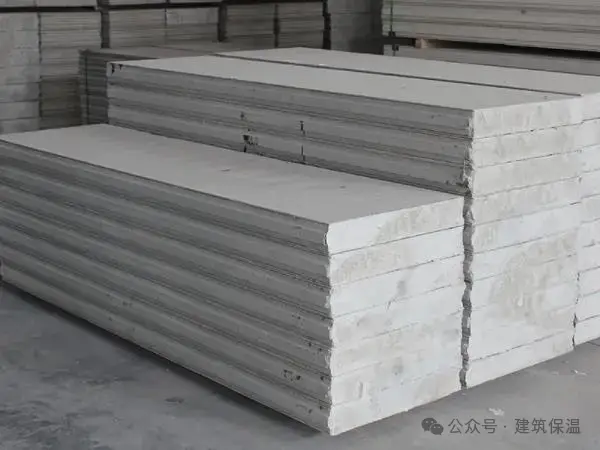

6、ALC板堆放

①．场地要平整，最好堆放的场地为已硬化的场地。

②．用垫木支垫（或用损坏的ALC 切条），只能两点支垫，严禁三点支垫。垫木距两端≤1/5L。

③．每层高度≤1000，每垛高≤2000。

④．取放时均应抬起平放，严止推拉刮坏ALC 板。

⑤. 雨天需要防水布覆盖，以防板材淋湿。

第三章施工方法及技术措施第一节图纸设计说明

1、墙体说明：

-100mm厚内隔墙采用100mm厚ALC板安装。200mm厚内隔墙采用200mm厚ALC板安装。

-未注明内墙的材料级别为B06强度为A5.0。

2.图中注释表格厚度带‘F’标记为平口板，例如：100F表示100厚平口板。

3.平面布置图示意ALC板为竖装连接，不作为安装依据，安装须符合以下要求：

一内墙板的安装顺序应从门洞处向两端依次进行，门洞两侧宜用整板。

—切割后单块ALC板尺寸宽度不应该小于200m，若单面墙最后一块板的尺寸a＜200m时，可采用两块(300+a)+300的组合方式。

4、卫生间、厨房、阳台及设备管井ALC版底部设置高素混凝土反坎，高度请参考建筑说明及铝模图。

5、图中板长为设计长度，下订单前ALC板长需要现场测量复核无误后方可下料施工，板材长度未扣减预留20mm砂浆厚度，门头板由于需要满足搭接长度不扣除砂浆厚度，竖向板切割时需要考虑砂浆缝。

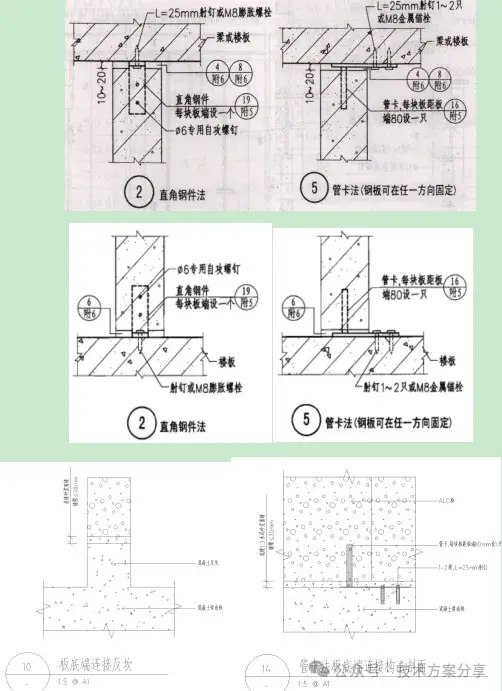

6、ALC内墙板，当板厚≤100mm时板端与结构采用直角铁件连接，当板厚≥100m时板端与结构采用管卡法连接。

7、ALC内墙板门洞口及悬墙端采用管卡法连接。

第二节隔墙板施工工艺流程

ALC板材进场→材料验收→板材运到各楼层→放线、验线→垫层找平→板上端安装管板→板端及侧缝抹浆、安装→调整→固定管板→勾缝修补→接头处修补→清理→验收。

1、反坎浇筑：

ALC 板墙安装前素混凝土反坎应先施工完，强度满足ALC墙板安装要求。

2、配板、修板：

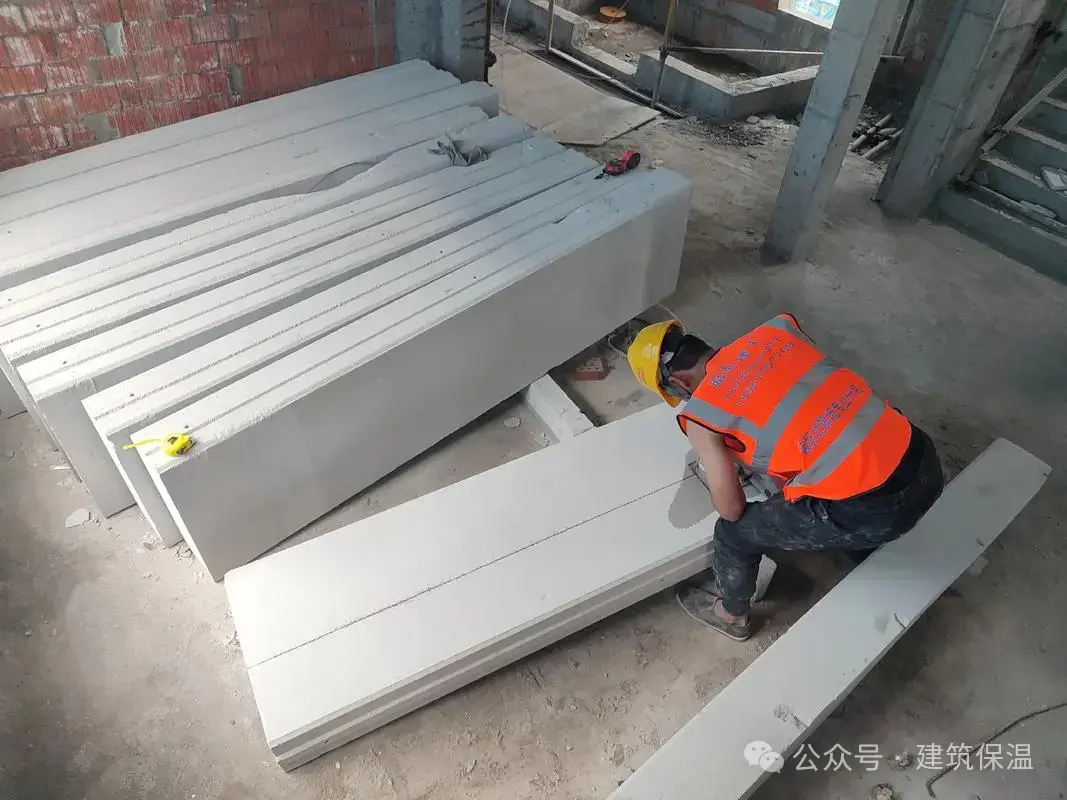

板的长度应按楼层结构净高尺寸减去20-40mm 。计算并测量门窗洞口上部及下部的隔板尺寸。当板的宽度与隔墙的长度不相适应时，应将部分隔墙板预先拼接成合适的宽度放置在阴角处。非标尺寸板材现场切割，有缺陷的板进行修补，缺陷大于100mm 的不予采用。

3、总包方施工员根据施工图纸在地面上和梁或板底弹好墙体安装位置线及门窗洞口位置线，由质检员对所弹墨线检查验收，经总包方验收认可后方可进入下部工序。

4、垫层找平

在墙板安装部位用蒸压加气混凝土板专用砂浆进行混凝土垫层找平，找平的厚度一般在10-20mm 。

5、板就位

①检查层高，检查板长，要求板长短于层高，否则应切除调整，板顶切出灌浆口。

②在每块板上下端距板边80mm 处，板厚中间位置安装一只管卡，管卡用锒头敲入板材内不小于80mm ，施工时应放正轻敲。立板前在板端及板侧缝预先抹专用砂浆，再用专用工具将板就位（或抬扶就位）。

③板材与混凝土墙体连接侧面上下各使用一个U 型卡连接。

③将板材用人工立起后移至安装位置，板材上下端用木楔临时固定，下端留缝隙20~30mm ，上端留缝隙10~20mm ，板材拼接时要达到挤浆效果。用线锤吊板的垂直度，用靠尺检查板的平整度，要求板缝高低差、平整度误差、垂直度误差均小于3 ㎜，否则用橡皮锤敲击和专用宽边撬棍调整误差。

④直到板边和边线齐，板位置达到规定，板缝吻合，板面完全平直后用两对对敲木楔从上部楔紧临时固定，这时用专用射钉枪将管卡用两根25mm 长射钉与砼梁或板连接固定，待勾缝处理完成后将其刮平然后用靠尺检查无误后再装第二块，墙板安装完毕待7 天后砂浆硬化，拨出木楔填补砂浆。

6、板面调整、缺损修补

①一面墙装好后，全面检查平整度、垂直度（要求≤3 ㎜），拼缝高差（≤3㎜），否则应进行调整。

②对板面和边棱损坏处用专用修补料进行修补，不得用水泥砂浆等代替。

7、勾缝、挂网

①按使用要求配制好勾缝材料，将勾缝材料均匀填入板缝抹平，内墙板缝应修补整齐，清理干净，刷底涂一遍。

②在墙面批腻子前，在板缝位置应粘贴每边不小于50mm 的耐碱玻纤网格布。（挂网工序可在装修时由装修施工方完成）

8、验收

单项工程完工后（每50 户为一验收批次）应由项目部进行自检，检查项目主要有墙面轴线位置，隐蔽工程验收记录（插入钢筋、加固扁钢、连接铁件、膨胀螺栓、防锈

等）。墙面平整度、垂直度、接缝误差、内墙勾缝等按规定数量检查作好记录。

9、墙板安装后验收合格后方可进行开槽、开洞工程，作业前应按设计图将管线位置与走向在墙板上进行弹线定位。施工时，应按定位线使用小切割机与钻孔机具进行开槽和钻孔。严禁随意打洞、凿槽及损伤节点连接。墙板开槽宜沿墙板长度方向且在板内纵筋间的位置；开槽深度不得大于1/3 板厚，槽宽不得大于30mm；开槽深度大于1/3板厚或沿板宽横向开槽宜用保护层加厚的墙板；隔墙板上的竖向管线宜设在竖板间拼缝位置。竖向管线较集中部位宜用C20 砼现浇固定；管线敷设后应用1 ：3水泥砂浆填实，表面略低于墙板面2mm，再用专用修补材补平，并沿槽长外设置玻纤网格布或挂钢丝网增强；墙板上开设风管等洞时，应洞口周边增设扁钢柜架，框与板间空隙应用专用修补材补平，风管不得固定在扁钢上，应约留10~20mm 宽的间隙，用柔性材料填充。

10、墙面板缝挂耐碱玻纤网格布并用粉刷石膏或聚合物砂浆找平。在做粉刷刮腻子前，板缝阴阳角缝以及和梁、柱交接处应先清洗浮灰，刷一遍801 胶后，再应用石膏腻子粘贴4.0*4.0的方孔玻璃纤维耐碱网格布，宽150mm 。

11、墙面抹灰和刮腻子前，应清理浮灰。卫生间要做防水，做防水前应先抹一遍聚合物水泥砂浆，在涂刷一层1.8 米高防水界面剂；本产品本身具有抗渗性能，也不会出现遇水板材变形现象。内墙面若抹灰最好选用粉刷石膏，做抹灰提前应先浇水湿润，刮腻子先用施工找平，刮腻子前不要浇水。

第三节隔墙板施工工法

ALC 板材安装

第一步：清理基面、放位置线垂直线

第二步：总包方，监理预检

第三步：施工工法

（1 ）混凝土结构内墙板安装

本项目混凝土结构内墙墙板安装建议采用管板法竖版施工工艺，具体如下：

板就位前，在每块板上、下两端各打入一个管板，将板在上、下梁处就位，再使用射钉将管板与上、下梁连接固定接固定（见《06CJ05 蒸压轻质砂加气混凝土(AAC)砌块和板材建筑构造》B33-⑤、B34-④⑤ ）。

（2 ）墙体板块分布

墙体两端尽可能是整板，小板（≥200mm 宽度）安装中间位置。

（3 ）门垛的安装

1) 连接门垛的ALC板宽度不得小于400mm，如果连接门垛的ALC板宽度大于800mm时，连接门垛的ALC 板必须使用整板；

2) 宽度小于200mm的门垛和门头板、窗头板必须现浇；

3) 门垛安装时板与板必须挤满浆。

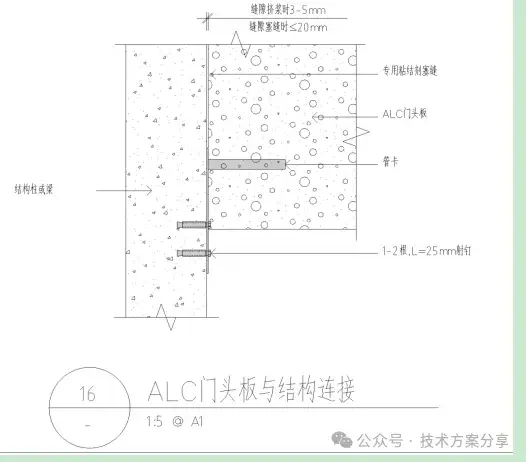

（4) 门头板的安装

门头板每边肩距不得小于100mm ，并满浆安装；高度超过600mm 的门头用对拉螺栓加固。

（5) 板缝处理

竖向板缝处理：在两块板安装榫接前，需在其中一块板竖向凹槽或凸槽的两边，沿着竖向位置涂抹宽度大于3 公分的专用粘结砂浆，再进行相邻两块板的凹凸槽榫接安装，管板固定，调整平整度和垂直度后，再使用专用粘结砂浆进行填缝处理。

板与混凝土立柱之间安装时，需在板材竖向凹槽或凸槽面满涂蒸压加气混凝土专用砂浆与混凝土墙体挤浆，管板固定，调整平整度和垂直度后，使用专用砂浆勾缝。

横向（上、下）端板缝处理：整块墙板长度与梁下净空高差不得大于30mm ；下板缝使用蒸压加气混凝土板专用砂浆座浆安装，上板缝使用蒸压加气混凝土板专用砂浆浆填充，填充深度不得小于30mm 。

（6) 内墙板拐角与丁字墙处理

两块墙板拐角安装，或两块板成丁字墙安装时，须沿着两块相接的ALC 板的其中一块板的接触面两边竖向涂抹专用砂浆，板与板之间必须满浆连接再填缝处理，阳拐和丁字墙部位安装时，板与板之间必须满浆；

在两块板连接面使用销钉连接加强固定。销钉沿墙高共2 根，分别位于据上下各1/3处，以30 度方向打入（见下图06CG01《蒸压加气混凝土砌块、板材结构构造》图集B37）。

（7）门洞口安装：

门洞口安装：将门洞口两边的竖板在洞口高度用切割机切出100mm的凹槽，连接面满涂粘接剂，将门头板横装、两端与竖板用H卡连接固定（见下图门头横装示意图所示：

第五章质量验收依据标准和保证措施第一节质量检验标准

楼板安装允许偏差值应符合下表要求：

项次

项目名称

允许偏差(mm)

检验方法

轴线位置

5mm

用经纬仪、拉线和、尺量检查

墙面垂直度

3mm

2m拖线板、全高经纬仪、吊线

板缝垂直度

3mm

2m拖线板、拉线

板缝水平度

3mm

尺量检查

表面平整度

3mm

2m靠尺、赛尺

洞偏移

士5mm

尺量

墙顶标高

士5mm

尺量

第二节保证质量措施

a：加强班组自检互检，施工员复验。不达标准，下道工序不可以接收。

b：搞好人员组织：按工程量、工期、复杂程度配置足量的安装人员，合理分组，合理配备技术工种，确保工程顺利进行。

c：合理配置必要的施工机具，保证每组有电焊机、小型卷扬机、葫芦、大小切割机、冲击钻等和其他专用设备。

d：认真熟悉图纸，熟悉现场，搞好二级交底，设计人员向项目经理和施工技术人员交底；技术员向施工小组交底，做到人人明白。

e：认真做好ALC板材及辅材进场质量验收，对损坏超过规定的应予剔除。按规定进行堆放，向总包方和监理提供质保书。

f: 安装中认真执行有关“规范”“规程”，严格按照“标准图集”和设计图纸施工，特别要严格按照操作程序和使用规定的材料施工。禁止随意变更和违规操作。工程变更按规定程序办理。

g: 严格执行“三检”制度，即自检、互检、专检，严格按国家有关施工验收规范及标准验收，并做好检验记录。做到不合标准的坚决整改，否则不得交工。

h: 做好后期养护和成品保护，及时清理施工现场。

i: 做好隐蔽工程验收制度，做好验收记录，按规定时间提前将书面材料报监理请予复验确认，验收合格后，才能进行墙板的施工。

第六章安全文明施工保证措施第一节安全管理

1）不折不扣地执行安全第一、预防为主的方针，必须从思想上牢固树立“安全第一”的思想。加强全员安全教育，设立安全警示标志，树立“安全第一”的思想，人人熟悉安全操作规程，做到上班安全交底，下班安全检查，做到人人讲安全，时时讲安全。工人在操作过程中要做好自身的安全防护工作，掌握建筑行业中的“三不准”和“六大伤害”。“三不准”是：①不伤害别人，②不伤害自己，③不被他人伤害；六大伤害是：①高处坠落伤害，②物体打击伤害，③触电伤害，④机械伤害，⑤坍塌事故伤害，⑥中毒伤害等建筑行业中易发生的人体伤害，为此提醒大家每天操作时要思想集中，谨慎操作，做到每天“高高兴兴上班，平平安安回家”。

2）对所有进场施工人员必须进行上岗前的安全教育，学习上级颁发的安全文件和有关安全技术知识。使其熟知本工程的安全操作规定，提高职工的安全生产的思想意识和自我保护的能力。

3）所使用的设备和工具应符合安全要求。手持的或可移动的电动工具，其电源线须设漏电保护装置，电焊机须有机闸，并装有随机开关。

4）每天上岗进行安全交底。每月进行一次安全教育，每月进行一次安全检查和批评。到岗后，对各种所在的施工区域、作业环境、操作设施设备、工具用具等必须认真检查，发现隐患，立即停止施工。

5）施工安装时，不得违章操作，遇有特殊情况，经请求有关部门领导同意后，方可施工。材料的堆放、吊运必须按本项目部要求统一指挥；未经有关人员批准不得任意拆出安全设施和安全装置。

6）特种作业必须执行国家《特种人员安全技术培训考核管理规定》，经有关机关考核后执证上岗，“定机定人”和有关证操作。严禁违章、无证操作，和不懂电器、机械设备的人，擅自操作使用电器、机械设备。

7）施工现场临时用电必须由持证电工管理，并符合JGJ46-88等规定要求。焊工施焊时应持保护罩。

8）现场施焊处应有手提式灭火器、接火盒。

第二节文明施工

1）进入施工场地的管理人员和施工人员，一律要戴安全帽、安全带。

2）各施工班组每天进行工作面的自我检查，工完场清，材料堆放不得影响工地道路畅通。

3）项目部定期召开文明施工会议，组织有关人员进行全面检查。

4）自觉接受监理、业主、市容、交通环卫部门的检查和督促，对提出的问题及时整改，创建整洁文明的工地环境。

5）制定有关卫生制度，对进场施工人员做好文明卫生教育宣传工作。

6）施工人员在施工中禁止吸烟，休息时应在规定的地方吸烟，烟头不准随地乱扔。

7）任何施工人员工进施工现场，必须佩戴有效身份证标志，方可出入工地。未经批准，不得私自携带外来人员到工地参观、拍照等。

8）任何人员未经有关领导批准，不得私自将施工现场的物资带出工地和盗卖工程物资，违者按照有关规定处理、处罚，直至追究其刑事责任。

第三节安全生产（文明施工）组织体系

在本分项工程施工过程中，我项目将成立以项目经理为组长的安全施工保证小组。项目总工、生产经理及其他分包经理为协助领导者，各工程技术部中的安全组为直接监督，施工工长为直接管理者等要素相结合的ALC墙体安全施工管理小组。
